ในบรรดาวิธีการต่อเหล็กเส้นหลายวิธี ข้อต่อเชิงกล (Rebar Couplers) ได้รับการใช้งานอย่างแพร่หลาย เนื่องจากมีประสิทธิภาพ ความน่าเชื่อถือ และความประหยัดสูง
เนื่องจากเป็นหนึ่งในปัจจัยสำคัญที่ส่งผลต่อความปลอดภัยของโครงสร้าง การเลือกข้อต่อเหล็กเส้นที่เหมาะสมสามารถสร้างโครงสร้างที่แข็งแรงขึ้น เร่งระยะเวลาก่อสร้าง และลดต้นทุนในระยะยาว ซึ่งเป็นสิ่งจำเป็นต่อความสำเร็จของอาคารสมัยใหม่
ในบทความนี้ เราจะอธิบายโดยละเอียดเกี่ยวกับวิธีการเลือกข้อต่อเหล็กเส้นที่เหมาะสม
วิธีการต่อเหล็กเส้นแต่ละแบบมีข้อดีและข้อเสียในด้านความแข็งแรง ความเหนียว การต้านทานแผ่นดินไหว ความเร็วในการก่อสร้าง และความประหยัด ดังนั้น จึงจำเป็นต้องเลือกและปรับให้เหมาะสมตามสภาพการก่อสร้างจริง
ข้อต่อเชิงกล แบ่งออกเป็นสามประเภทหลัก:

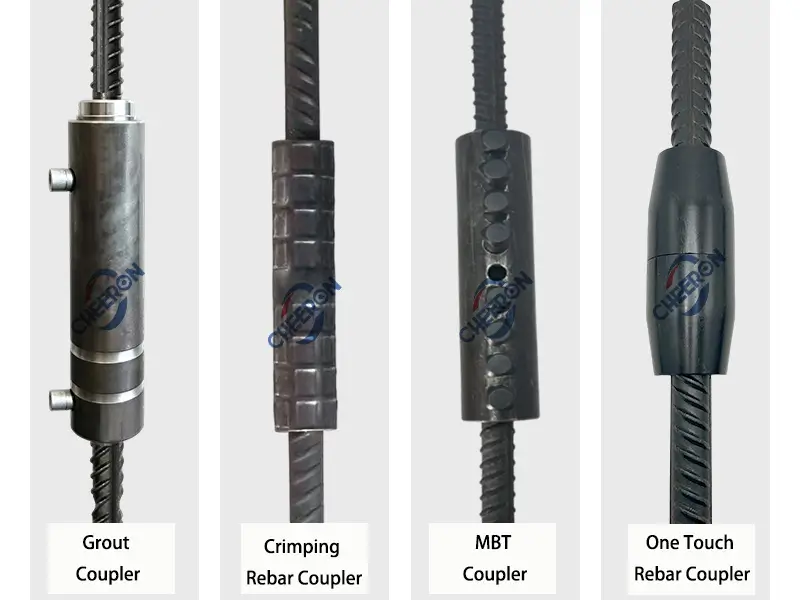

1. ปลายเหล็กเส้นที่ไม่ผ่านการแปรรูป
2. ปลายเหล็กเส้นที่ผ่านการแปรรูป
3. ข้อต่อเหล็กเส้นแบบผสม
ลักษณะเฉพาะและการประยุกต์ใช้ของวิธีการต่อเหล็กเส้นเหล่านี้ จะอธิบายโดยละเอียดด้านล่าง
ข้อต่อแบบสลักเกลียวเจียระไนใช้แรงขันของโบลต์เพื่อเชื่อมต่อเหล็กเส้นกับปลอกหุ้มเหล็กเส้นอย่างแน่นหนา
เหมาะสำหรับตำแหน่งที่ยึดอยู่กับที่ พื้นที่จำกัด หรือการบำรุงรักษาที่ไม่สามารถหมุนได้
การต่อเหล็กเส้นด้วยวิธีนี้จะฉีดปูนยาแนวเข้าไปในปลอกหุ้ม ทำให้เกิดการเชื่อมต่อระหว่างเหล็กเส้นและปลอกหุ้มเป็นชิ้นเดียวกัน
เหมาะสมที่สุดสำหรับรอยต่อของชิ้นส่วนคอนกรีตสำเร็จรูป หรือการเชื่อมต่อชิ้นส่วนสำเร็จรูปกับชิ้นส่วนที่หล่อในที่
ข้อต่อเหล็กเส้นประเภทนี้ใช้เครื่องอัดไฮดรอลิกกดอัดเหล็กเส้นและปลอกหุ้มเข้าด้วยกัน เพื่อให้เกิดการเชื่อมต่อที่แน่นหนา
เหมาะสำหรับงานหนักหรือพื้นที่ที่ต้องต้านทานแผ่นดินไหวเป็นพิเศษ
ข้อต่อแบบ 1 Touch ใช้อุปกรณ์ล็อคตัวเองเพื่อยึดเหล็กเส้น ทำให้สามารถเชื่อมต่อปลายถึงปลายได้อย่างรวดเร็ว
เหมาะสำหรับโครงการที่มีกำหนดเวลาเร่งด่วน

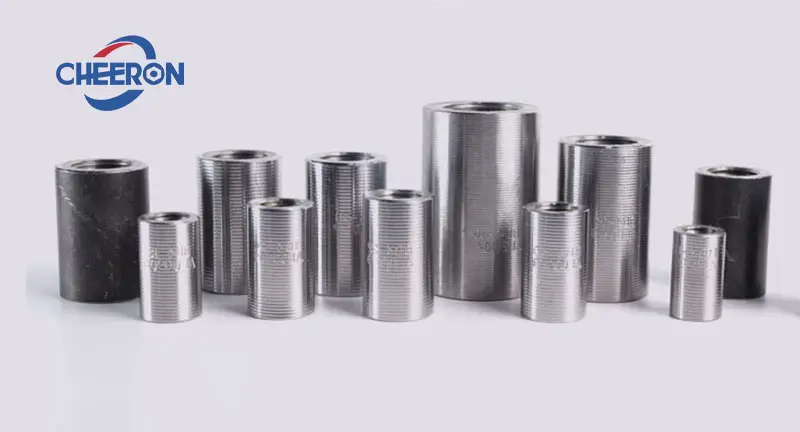

ข้อต่อแบบเกลียวเรียว ข้อต่อแบบตีขึ้นรูป และข้อต่อแบบเกลียวตรง

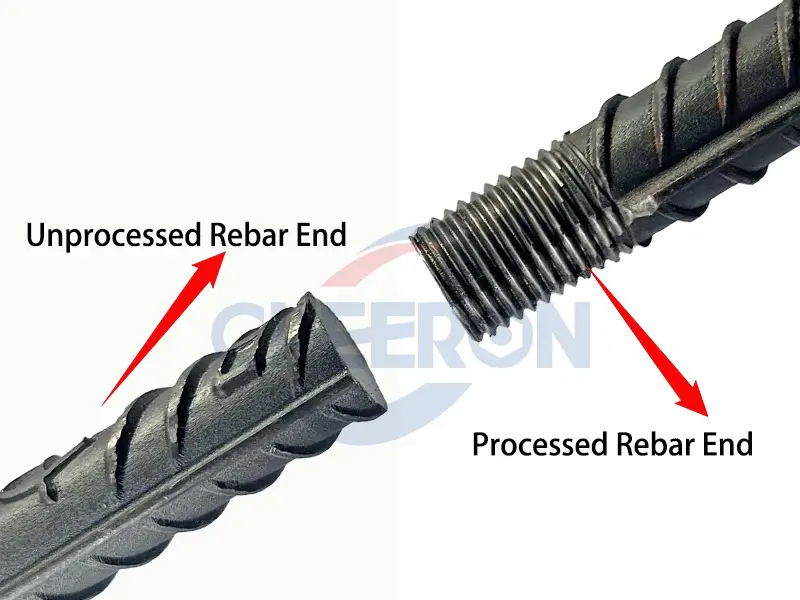

วิธีการเชื่อมต่อเหล่านี้ต้องมีการแปรรูปเฉพาะที่ปลายเหล็กเส้น เช่น การตัด การตีขึ้นรูป และการรีด เพื่อสร้างโครงสร้างการเชื่อมต่อที่เฉพาะเจาะจง
ทำให้เกิดการเชื่อมต่อแบบขันเกลียวของเหล็กเส้นผ่านโครงสร้างเกลียวเรียว
ทำให้เกิดการเชื่อมต่อแบบขันเกลียวกับปลอกหุ้มโดยการตีขึ้นรูปและตัดปลายเหล็กเส้นเพื่อสร้างเกลียวตรง
ใช้กระบวนการรีดเพื่อสร้างเกลียวตรงที่ปลายเหล็กเส้น
ข้อต่อแบบเกลียวเหล่านี้เหมาะอย่างยิ่งสำหรับเสา ผนัง และเหล็กเส้นแนวตั้งในอาคารสูงระดับกลางถึงสูง เนื่องจากการวางแผนล่วงหน้าช่วยให้สามารถแปรรูปล่วงหน้าในโรงงานได้ ซึ่งสร้างสมดุลระหว่างความประหยัดและความปลอดภัย ทำให้มีประสิทธิภาพดีเยี่ยมในการใช้งานจริง

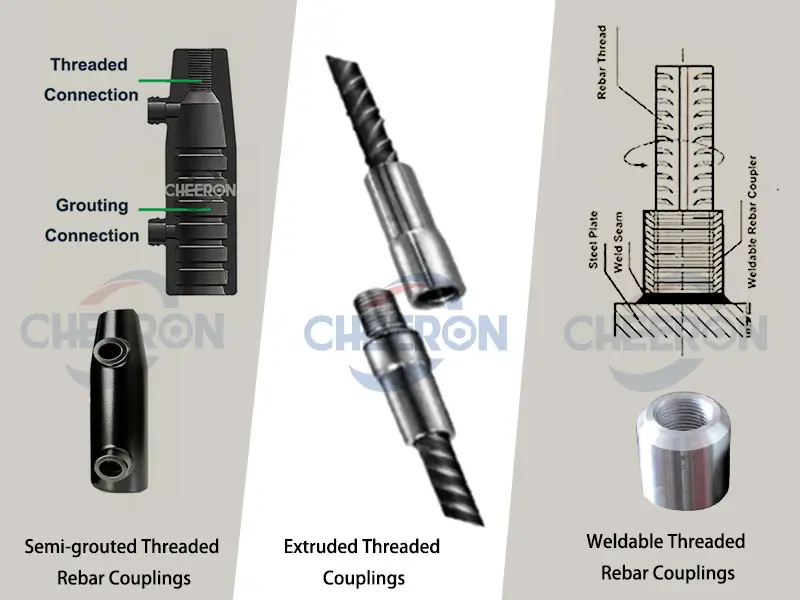

ข้อต่อแบบผสมผสานวิธีการเชื่อมต่อสองวิธีขึ้นไปเพื่อให้ได้ผลลัพธ์การเชื่อมต่อที่ดีขึ้น ข้อต่อแบบผสมทั่วไป ได้แก่ ข้อต่อเหล็กเส้นแบบกึ่งอัดฉีดเกลียว ข้อต่อแบบกึ่งอัดรีดเกลียว และข้อต่อแบบกึ่งเชื่อมเกลียว
ผสมผสานข้อดีของการเชื่อมต่อแบบเกลียวและแบบอัดฉีด โดยการฉีดปูนยาแนวเข้าไปในปลอกหุ้ม ทำให้ความแข็งแรงและความน่าเชื่อถือของการเชื่อมต่อดีขึ้น
มักใช้ในโครงการบ้านสำเร็จรูป
ผสมผสานการอัดรีดปลอกหุ้มและการเชื่อมต่อแบบเกลียว ผ่านการทำงานคู่กันของการเสียรูปจากการอัดรีดและการประสานกันของเกลียว ทำให้เกิดการเชื่อมต่อเหล็กเส้นที่แน่นหนา
มักใช้ในการต่อเติมอาคารที่มีอยู่เดิม
ใช้เทคโนโลยีการเชื่อมเพื่อเชื่อมปลอกหุ้มเข้ากับแผ่นเหล็ก ปลายอีกด้านของปลอกหุ้มจะเชื่อมต่อกับเหล็กเส้นอย่างแน่นหนาผ่านการเชื่อมต่อแบบเกลียว
มักใช้ในโครงการโครงสร้างเหล็ก
ดังนั้น เมื่อเลือกวิธีการเชื่อมต่อเชิงกลสำหรับเหล็กเส้น จำเป็นต้องพิจารณาอย่างครอบคลุมถึงข้อกำหนดเฉพาะของโครงการ สภาพการก่อสร้าง และคุณสมบัติของวัสดุ
เมื่อปลายเหล็กเส้นถูกทำเกลียวล่วงหน้าที่โรงงาน ราคาต่อหน่วยจะต่ำกว่า อย่างไรก็ตาม ต้องมีการวางแผนล่วงหน้าอย่างรอบคอบ
ข้อต่อแบบสลักเกลียวเจียระไน (MBT Couplers) มีราคาต่อหน่วยสูงกว่า โดยทั่วไปสูงกว่าแบบเกลียว 20-50% เนื่องจากโครงสร้างที่เรียบง่าย อย่างไรก็ตาม สามารถประหยัดค่าแรงและเวลาในการติดตั้งได้อย่างมาก เนื่องจากไม่ต้องเตรียมปลายเหล็กเส้น
ข้อต่อแบบปลอกอัดฉีดมีราคาอยู่ในช่วงกลาง แม้ว่าจะเพิ่มต้นทุนของวัสดุปูนยาแนวที่มีความแข็งแรงสูง แต่มีประสิทธิภาพสูงในการเพิ่มประสิทธิภาพการก่อสร้างแบบสำเร็จรูป
ข้อต่อแบบอัดรีด (Cold-swaged) ต้องลงทุนในเครื่องมืออัดไฮดรอลิก แต่ให้ประสิทธิภาพที่ยอดเยี่ยมและประสิทธิภาพสูง
ข้อต่อแบบเชื่อมต่อเร็วมีแนวโน้มที่จะมีต้นทุนสูงกว่าและคุ้มค่าน้อยกว่า แต่ความเร็วในการติดตั้งที่รวดเร็วมากสามารถลดระยะเวลาการก่อสร้างโดยรวมของโครงการได้อย่างเห็นได้ชัด
ข้อต่อแบบผสมโดยทั่วไปจะอยู่ระหว่างวิธีการเชื่อมต่อต่างๆ โดยผสมผสานความประหยัดของระบบเกลียวเข้ากับปัจจัยต้นทุนเพิ่มเติมจากการเชื่อม การอัดฉีด การอัดรีด หรือการใช้โบลต์
| ประเภทของข้อต่อเหล็กเส้น | ความยากในการติดตั้ง | การแปรรูปเหล็กเส้น | ลักษณะเฉพาะ | ความเร็วในการก่อสร้าง | ความประหยัด | การใช้งาน |
ข้อต่อแบบสลักเกลียว |
