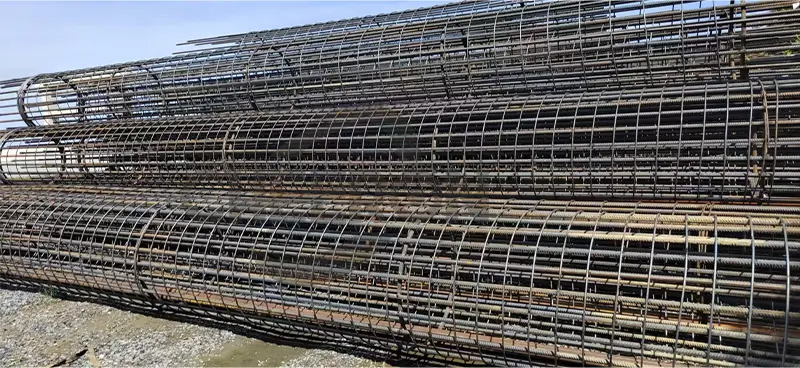

โดยทั่วไปแล้ว เหล็กเส้นเดี่ยวมีความยาวเพียง 10–20 เมตรเท่านั้น เนื่องจากอาคาร สะพาน และโครงสร้างขนาดใหญ่อื่นๆ สามารถทอดยาวได้หลายร้อยเมตร จึงจำเป็นต้องต่อเหล็กเส้นเหล่านี้แบบปลายต่อปลาย (การต่อเหล็กเส้น) เพื่อสร้างโครงสร้างเหล็กเสริมที่ต่อเนื่องกัน
ไม่ต้องสงสัยเลยว่าการต่อเหล็กเส้นเป็นองค์ประกอบสำคัญในการรับประกันความต่อเนื่องของเหล็กเสริมในงานก่อสร้างอาคาร ซึ่งส่งผลโดยตรงต่อความแข็งแรง ความทนทาน และความปลอดภัยโดยรวมของอาคาร
บทความนี้จะวิเคราะห์เชิงลึกถึงความสำคัญของการต่อเหล็กเส้นและข้อควรระวังในการก่อสร้างจากมุมมองของความต่อเนื่องของเหล็กเสริม

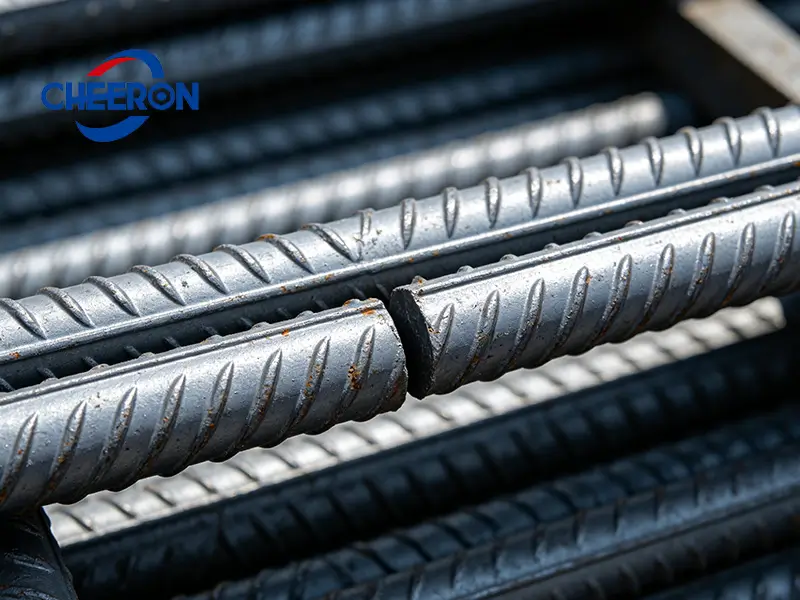

การต่อเหล็กเส้นเป็นวิธีการทางโครงสร้างที่ใช้ในการเชื่อมต่อเหล็กเส้นตั้งแต่สองเส้นขึ้นไปอย่างน่าเชื่อถือ เมื่อความยาวเหล็กเส้นไม่เพียงพอหรือข้อกำหนดในการก่อสร้างจำเป็นต้องทำ
กล่าวโดยง่าย การต่อเหล็กเส้นจะเชื่อมต่อเหล็กเส้นสองเส้นเข้าด้วยกันเป็นเหล็กเส้นรับน้ำหนักเส้นเดียวที่ต่อเนื่องกัน
ดังนั้น หากไม่มีการต่อเหล็กเส้นที่มีคุณภาพสูง แม้แต่เหล็กเส้นที่หนาที่สุดก็ไม่สามารถใช้กำลังรับน้ำหนักได้เต็มประสิทธิภาพ
ประเภทของการต่อเหล็กเส้นที่พบบ่อย ได้แก่ การต่อทับซ้อน การต่อเชื่อมด้วยการเชื่อม และการต่อแบบกลไก ในสามประเภทของการต่อเหล็กเส้น การต่อแบบกลไกให้ประสิทธิภาพดีที่สุด
เหล็กเส้นสองเส้นที่จะเชื่อมต่อกันจะทับซ้อนกันตามความยาวที่กำหนดและมัดด้วยลวดเหล็กเพื่อเชื่อมต่อเข้าด้วยกัน โดยอาศัยแรงยึดเหนี่ยวของคอนกรีตในการถ่ายแรงระหว่างเหล็กเส้น
การเชื่อมมีหลายรูปแบบ แต่วิธีหลักคือการเชื่อมฟิวชั่นปลายเหล็กเส้นสองเส้นเข้าด้วยกัน
มี หลายประเภทและวิธีการเชื่อมต่อที่หลากหลาย เช่น ข้อต่อแบบย้ำ ข้อต่อแบบเกลียว และข้อต่อแบบสลักเกลียว...
ผู้ปฏิบัติงานด้านเหล็กเส้นหลายคนมีคำถามเช่นนี้:
ทำไมการยึดเหล็กเส้นต้องมีความยาวทับซ้อนที่กำหนด? ไม่สามารถสั้นกว่านี้ได้หรือ?
ทำไมต้องขันข้อต่อเหล็กเส้นให้แน่น? สามารถหลวมเล็กน้อยได้หรือไม่?
และ จริงหรือไม่ที่โครงสร้างจะยังคงแข็งแรงมาก หลังจากที่ทุกอย่างถูกเทคอนกรีต?
ความคิดเหล่านี้ชี้ให้เห็นถึงสองประเด็น:
แม้ว่าข้อต่อเหล็กเส้นจะไม่แน่นหนาสมบูรณ์แบบ การเทคอนกรีตก็ยังสามารถรักษาความต่อเนื่องทางโครงสร้างของส่วนประกอบโดยรวมของอาคารได้ ซึ่งบ่งชี้ว่าโครงการยังคงปลอดภัยมาก
คำตอบ: ไม่ได้ เนื่องจากความเค้นดึงที่เหล็กเสริมรับได้มีค่ามากกว่าคอนกรีตมาก
ความเค้นดึงในเหล็กเสริมที่จุดครากมีค่ามากกว่าความเค้นดึงในคอนกรีตเมื่อเกิดการแตกร้าวมาก นั่นคือ เพื่อให้เหล็กเส้นถึงกำลังครากดึง ส่วนคอนกรีตจะต้องแตกร้าวก่อนแล้ว นี่เป็นสมมติฐานพื้นฐานในการออกแบบกำลังรับน้ำหนักสูงสุดขององค์ประกอบคอนกรีตเสริมเหล็ก
ความเค้นดึงที่เหล็กเส้นรับได้มีค่ามากกว่าคอนกรีตมาก ดังนั้น จึงไม่สามารถเข้าใจง่ายๆ ว่าคอนกรีตสามารถรับมือกับความไม่เพียงพอของข้อต่อเหล็กเส้นได้
ความยาวทับซ้อนที่สั้นกว่าและแรงบิดที่ไม่ถูกต้องจะลดประสิทธิภาพการถ่ายเทความเค้นดึงที่รอยต่อเหล็กเส้นลงอย่างมาก ซึ่งจะส่งผลต่อความต่อเนื่องของเหล็กเสริมในโครงการก่อสร้างอาคาร
คำตอบ: สำคัญ เนื่องจากความต่อเนื่องของเหล็กเสริมส่งผลต่อความต่อเนื่องของส่วนประกอบอาคาร
เนื่องจากกำลังรับแรงดึงสูงสุดของอาคารขึ้นอยู่กับเหล็กเสริมเป็นหลัก ความต่อเนื่องและการยึดเหนี่ยวของเหล็กเสริม (การยึดเหนี่ยวเหล็กเสริมคืออะไร?) จึงเป็นปัจจัยสำคัญต่อความต่อเนื่องของส่วนประกอบอาคาร
ในการออกแบบต้านแผ่นดินไหว ข้อต่อเหล็กเส้นเป็นจุดอ่อนของโครงสร้าง โดยมีความแข็งแรงต่ำกว่าเหล็กเส้นทั้งหมด
กำลังรับน้ำหนักของอาคารขึ้นอยู่กับโครงร่างเหล็กเสริมในการถ่ายแรงเป็นหลัก หากการเชื่อมต่อที่รอยต่อเหล็กเส้นไม่มั่นคง อาจเกิดการรวมตัวของความเค้นได้ง่าย นำไปสู่การแตกร้าวหรือแม้กระทั่งความเสียหายเฉพาะที่ของโครงสร้าง
ในโครงการขนาดใหญ่ เช่น อาคารสูง สะพาน และอุโมงค์ สมรรถนะการรับแรงดึงและแรงอัดของข้อต่อเหล็กเส้นเป็นตัวกำหนดความเสถียรโดยรวมของโครงสร้างโดยตรง
เมื่อเปรียบเทียบกับเหล็กเส้นเส้นเดียวที่ต่อเนื่องกัน การเชื่อมต่อเหล็กเส้นในรูปแบบใดๆ ก็ตามจะลดกำลังรับน้ำหนักลง ดังนั้น หลักการพื้นฐานของการต่อเหล็กเส้นคือ:
จำเป็นต้องหลีกเลี่ยงการรวมข้อต่อทั้งหมดไว้ในหน้าตัดเดียวกัน โดยควรสลับตำแหน่งข้อต่อเพื่อป้องกันการแตกหักพร้อมกันในระหว่างเกิดแผ่นดินไหว

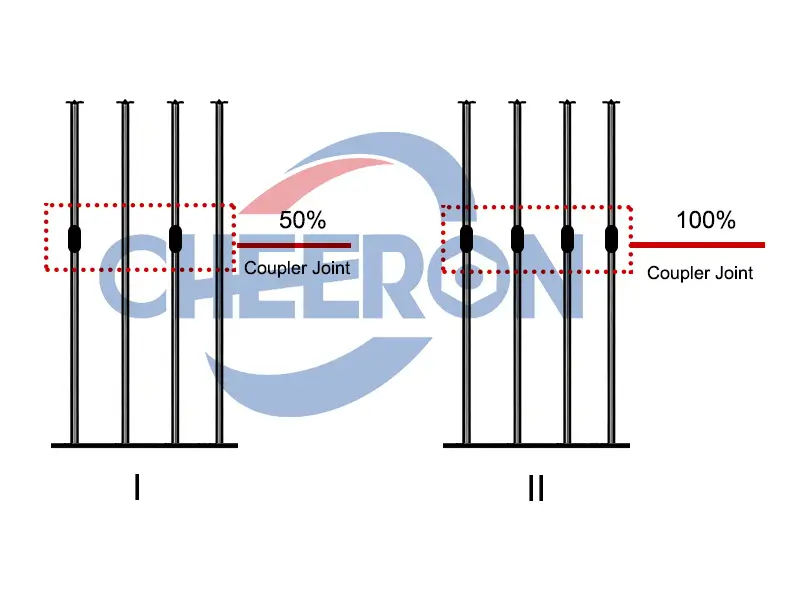

ตัวอย่างเช่น หากวางข้อต่อทุกเหล็กเส้นที่สองในเสา อัตราข้อต่อจะอยู่ที่ 50% ในขณะที่หากข้อต่อทั้งหมดอยู่ในตำแหน่งเดียวกัน อัตราข้อต่อจะอยู่ที่ 100% ดูแผนภาพด้านล่าง
เช่น บริเวณปลายเสาและปลายคานที่เสริมด้วยเหล็กปลอกแน่น
ทำความเข้าใจ ปัญหาสำหรับการติดตั้งข้อต่อเหล็กเส้น
เขตแผ่นดินไหว: ต้องการข้อต่อแบบกลไกที่มีความเหนียวสูงเพื่อดูดซับพลังงาน;
สภาพแวดล้อมทางทะเลหรือที่มีการกัดกร่อน: ต้องการ ข้อต่อที่ทนต่อการกัดกร่อนเสริม เพื่อรับประกันความทนทานในระยะยาว
โครงการก่อสร้างที่รวดเร็ว: ให้ความสำคัญกับเทคโนโลยีการเชื่อมต่อที่รวดเร็ว เช่น ปลอกเกลียวตรง
การต่อเหล็กเส้น ซึ่งเป็นจุดอ่อนในความต่อเนื่องของเหล็กเส้น มีความสำคัญอย่างยิ่งต่อความสมบูรณ์ของโครงสร้างอาคารในระยะยาว การให้ความสำคัญอย่างใกล้ชิดกับการก่อสร้างข้อต่อเหล็กเส้น รวมถึงการมัด การเชื่อม และการต่อแบบกลไก เป็นสิ่งจำเป็นเพื่อให้รากฐานคุณภาพของโครงการแข็งแกร่งอย่างแท้จริง และรับประกันความปลอดภัยของโครงสร้างองค์ประกอบคอนกรีตเสริมเหล็ก
