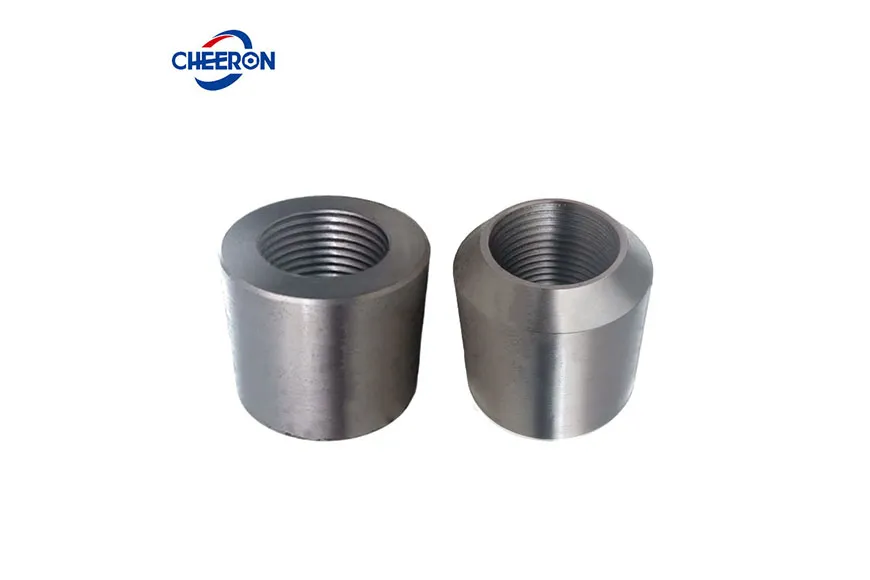

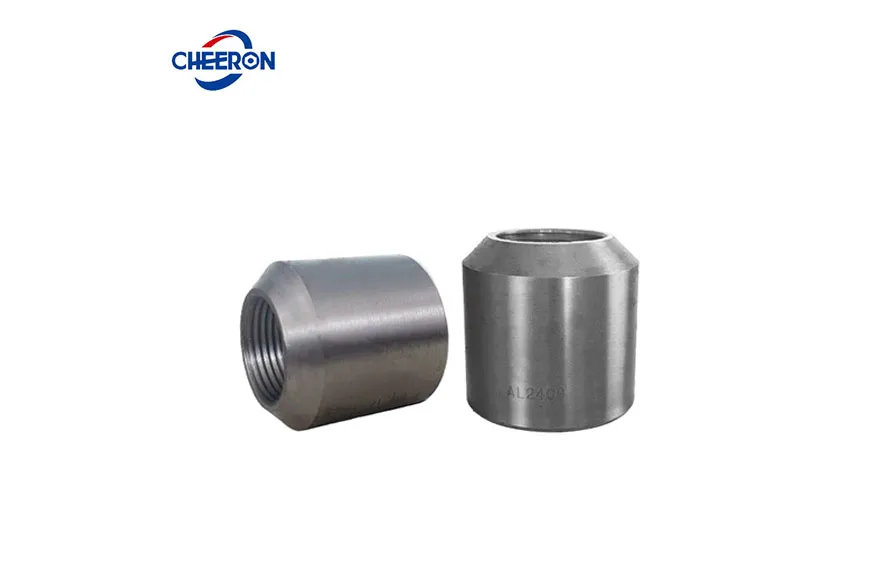

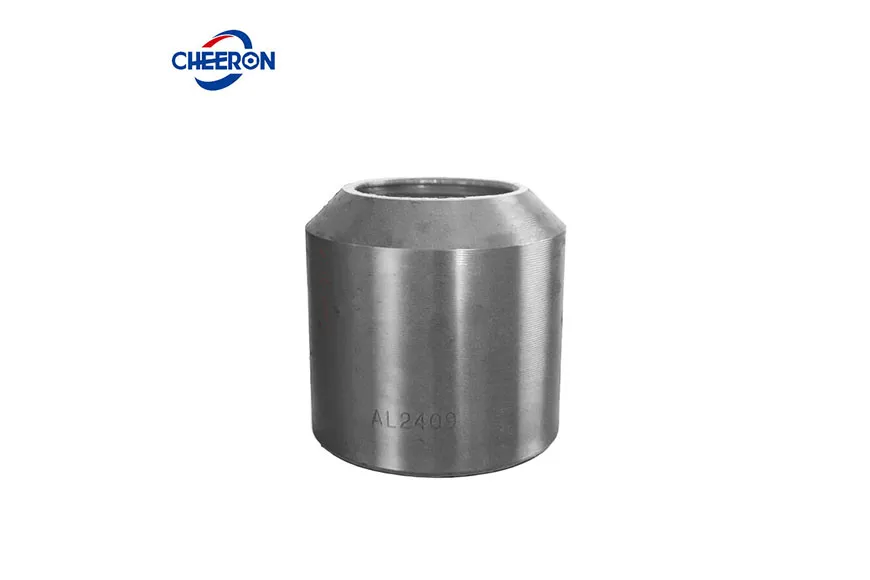

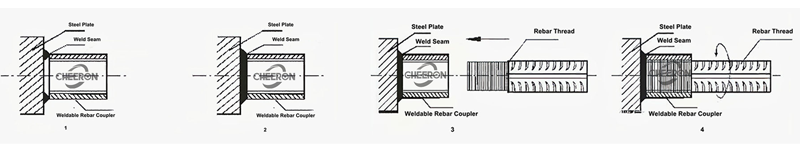

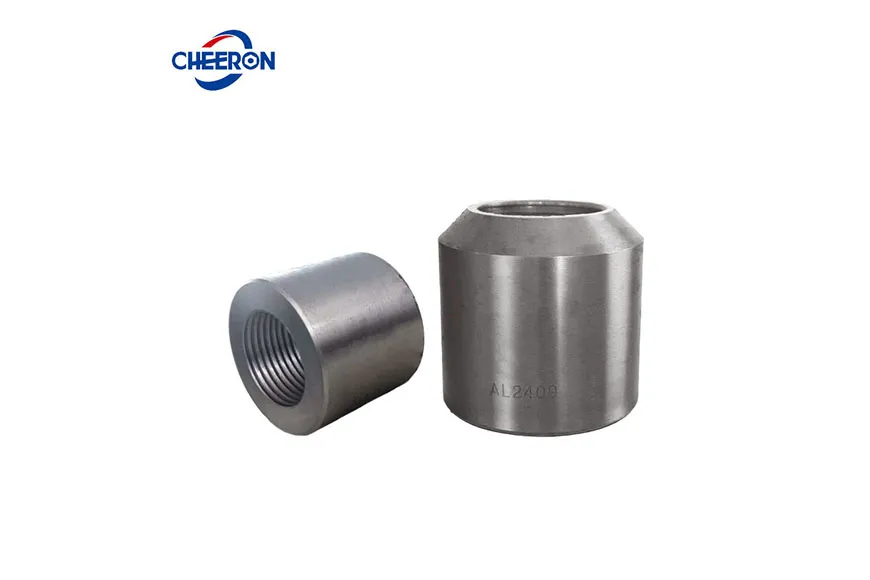

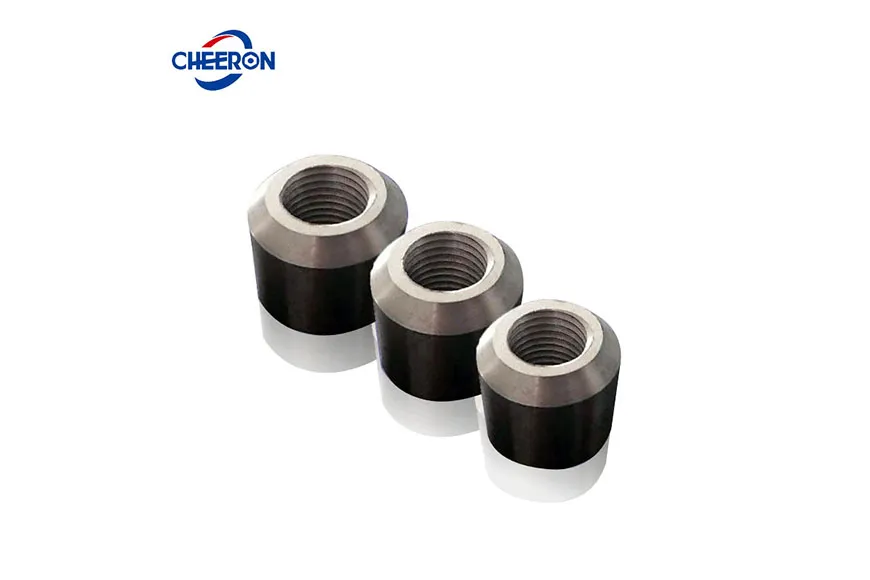

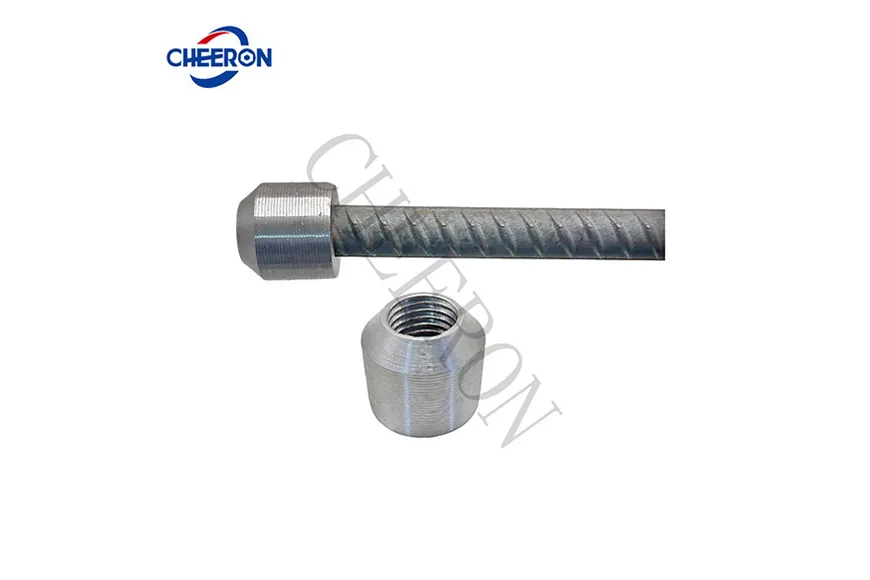

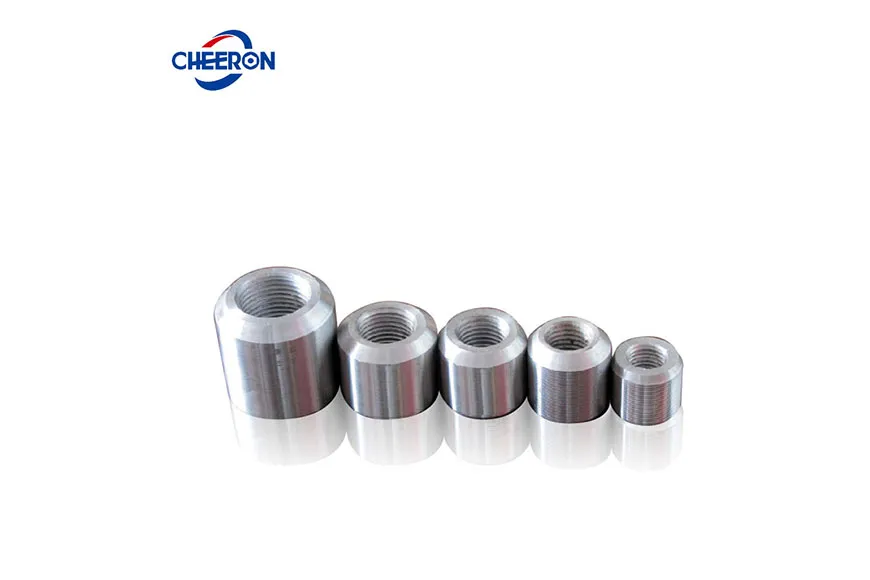

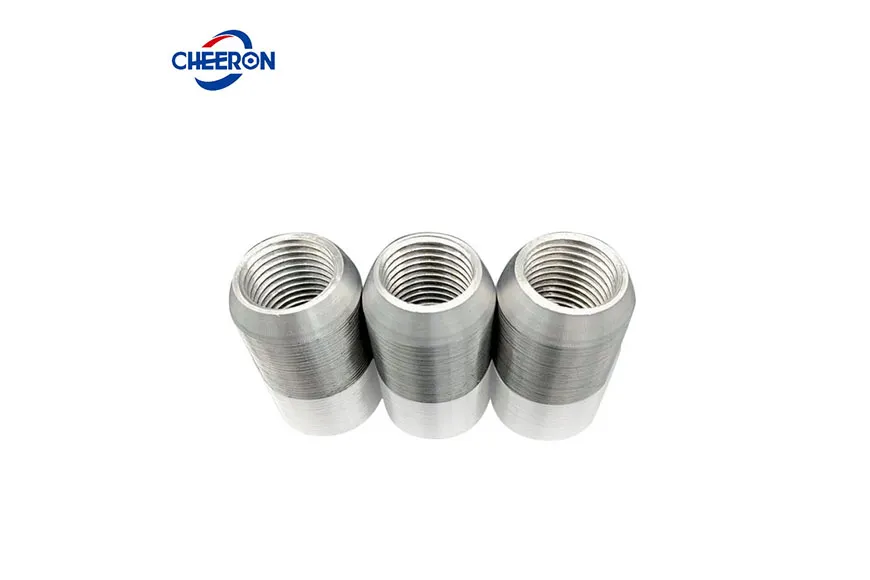

ตัวต่อเหล็กเส้นที่สามารถเชื่อมได้คือปลอกเกลียวในที่ปลายด้านหนึ่งเป็นทรงกระบอกและอีกด้านหนึ่งเป็นทรงกรวย ในการก่อสร้างข้อต่อ ขั้นแรกให้เชื่อมปลายทรงกรวยด้านหนึ่งเข้ากับส่วนที่ต้องการต่อ จากนั้นขันปลายอีกด้านของเหล็กเส้นเกลียวตรงเข้าไปเพื่อทำการต่อเหล็กเส้นให้สมบูรณ์
 | ||||
| ขนาด | ความยาวของข้อต่อ | ความยาวของเหล็กเส้นเกลียว | ความยาวเกลียวในของปลอกภายใน | ความยาวเหล็กเส้นเกลียวของปลอกภายใน |
| (มม.) | (มม.) | (มม.) | (มม.) | |
| 22 | 55 | 30~31 | 50 | 52~53 |
| 25 | 60 | 32~33 | 53 | 55~56 |
| 28 | 65 | 35~36 | 55 | 57~58 |
| 32 | 70 | 37~38 | 61 | 63~64 |
การเชื่อมต่อแบบผสมระหว่างเหล็กเส้นที่มีปลายเกลียวและโครงสร้างเหล็กได้ขยายขอบเขตการใช้งาน
ปลายเชื่อมช่วยเพิ่มความแข็งแรงในการเชื่อมต่อ
ข้อต่อทำจากเหล็ก S45C / 40Cr ช่วยให้มั่นใจในความแข็งแรงของส่วนเชื่อมและความน่าเชื่อถือของการเชื่อมต่อแบบเกลียว
การใช้งาน
ข้อต่อเกลียวแบบเชื่อมใช้สำหรับวิธีการเชื่อมต่อทางกลระหว่างเหล็กเสริมและโครงสร้างเหล็ก เช่น คานเหล็กหรือเสาเหล็ก ปลายด้านหนึ่งของข้อต่อนี้เป็นเกลียว ส่วนปลายอีกด้านออกแบบให้สามารถเชื่อมกับแผ่นเหล็กหรือโครงสร้างเหล็กอื่นๆ ได้ ตัวอย่างเช่น: เสาตอม่อของสะพานเชื่อมต่อกับคานเหล็ก
ข้อควรระวัง
กระบวนการเชื่อมต้องเป็นไปตามมาตรฐาน เพื่อหลีกเลี่ยงข้อบกพร่องในการเชื่อมที่อาจส่งผลต่อความแข็งแรงของการเชื่อมต่อ
จำเป็นต้องตรวจสอบให้แน่ใจว่าปลายเกลียวและเหล็กเส้นเข้ากันได้
