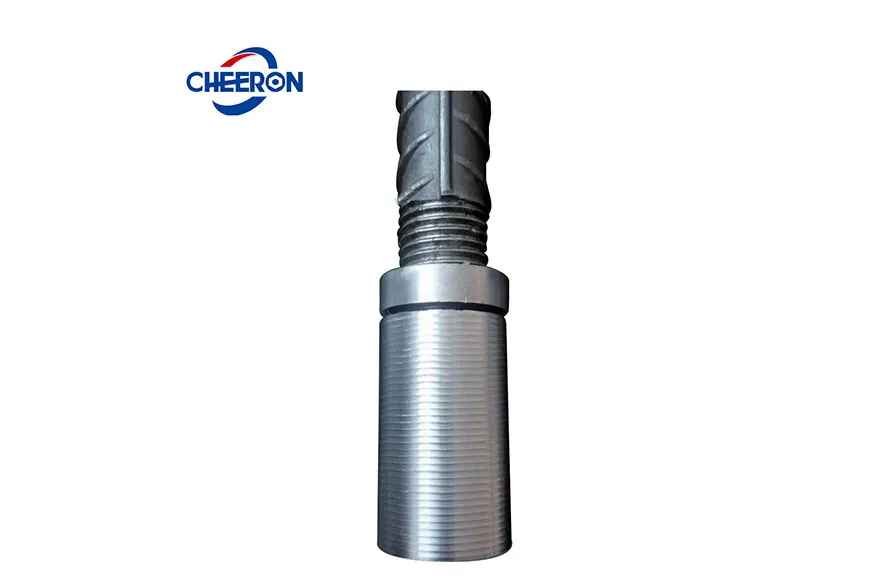

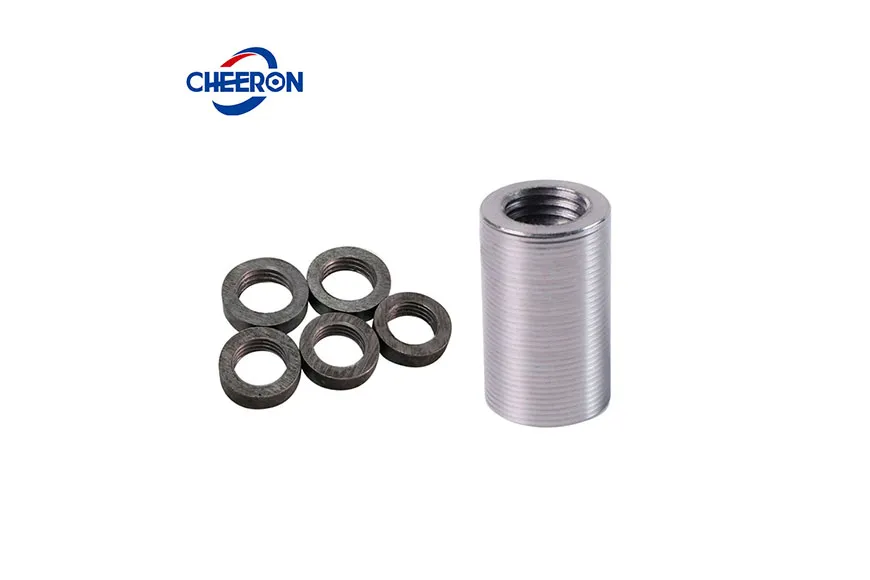

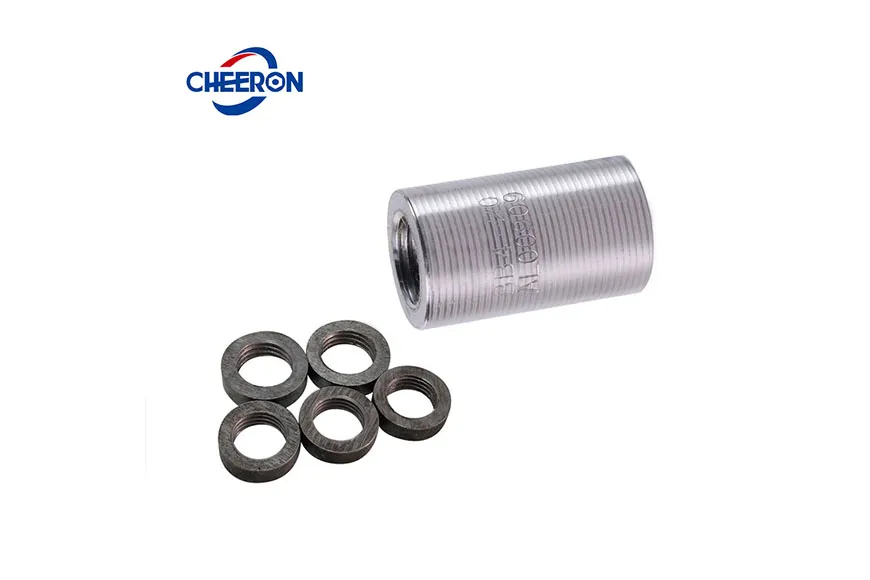

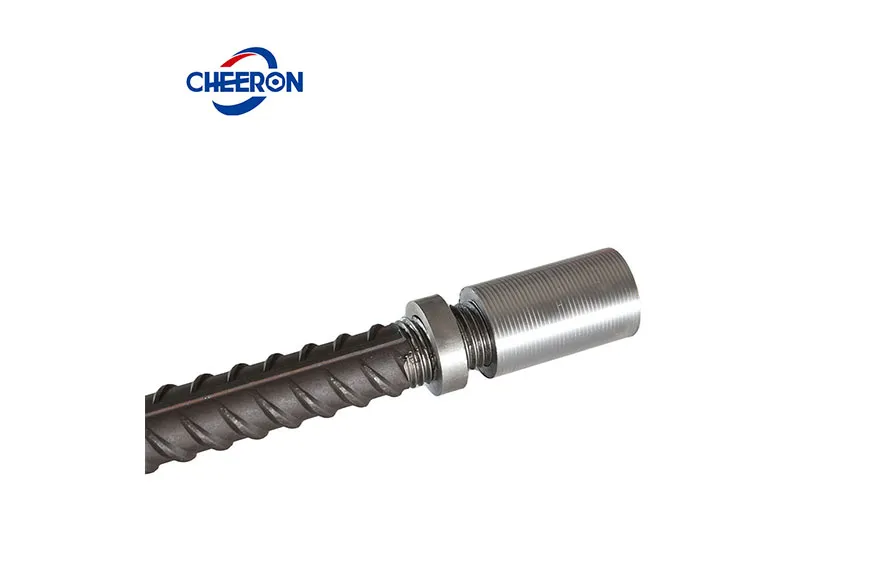

ข้อต่อน็อตล็อกแบบเกลียว

ข้อกำหนดข้อต่อเกลียวแบบน็อคล็อค

เส้นผ่านศูนย์กลางเหล็กเส้น	เส้นผ่านศูนย์กลางภายนอก (มม.)		ความยาว (มม.)
มม.
	ระดับกำลังเหล็กเส้น ≤400	ระดับกำลังเหล็กเส้น 500	ระดับกำลังเหล็กเส้น ≤400	ระดับกำลังเหล็กเส้น 500
12	18	19	28	32
14	21	22.5	32	36
16	24	25.5	36	40
18	27	28.5	41	46
20	30	31.5	45	50
22	32.5	34.5	49	54
25	37	39.5	56	62
28	41.5	44	62	68
32	47.5	50.5	70	76
36	53	56.5	78	84
40	59	62.5	86	92
50	74	78	106	112

การติดตั้งและการใช้งานคัปเปลอร์น็อตล็อก

• การเชื่อมต่อแบบปลอกเกลียวสามารถใช้ในงานเชื่อมต่อเหล็กเสริมกำลังสูง เช่น HRB, TMT และอื่นๆ ขนาด 12 ถึง 50 มม. (#4 ถึง #14) ในแนวตั้ง แนวนอน หรือในมุมเอียงใดๆ ได้ในหน้างาน

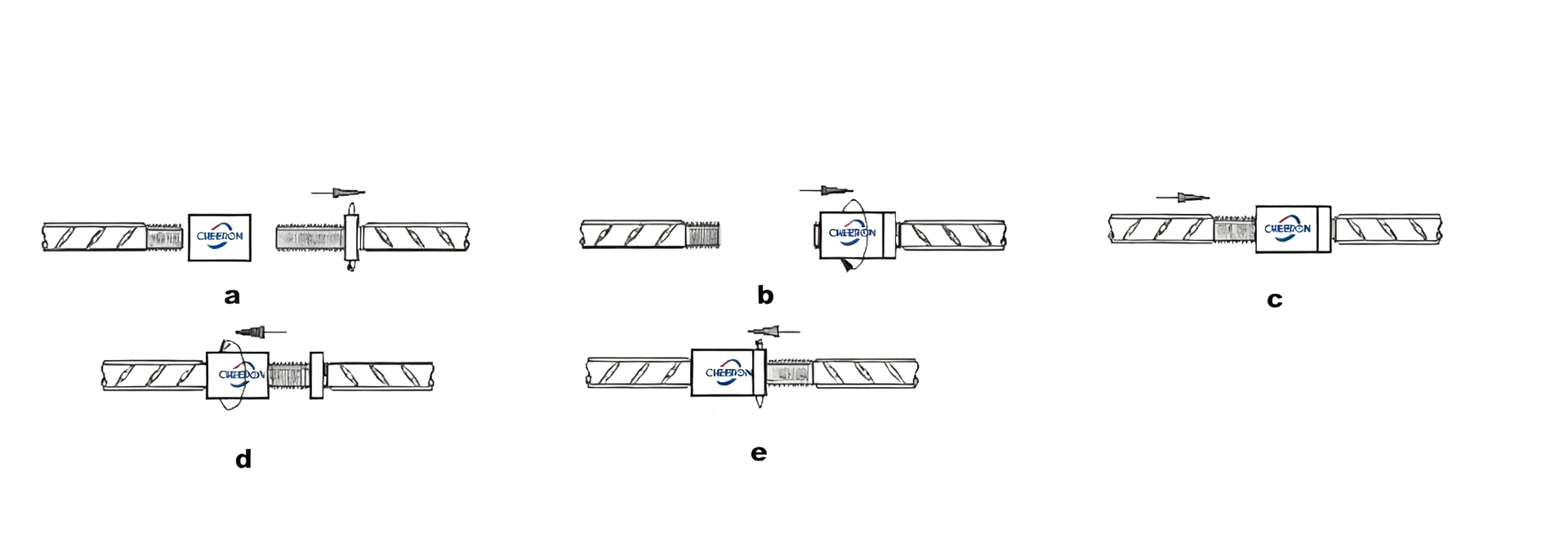

• วิธีการก่อสร้าง: ปลายด้านหนึ่งของเหล็กเสริมถูกกลึงเป็นเกลียวเต็ม และอีกด้านถูกกลึงเป็นเกลียวตรง ซึ่งเชื่อมต่อกันด้วยน็อตล็อคและปลอกเกลียว หมุนน็อตล็อคเข้าไปในเกลียวยาวของเหล็กเสริม หมุนปลอกเชื่อมต่อเข้าไปที่ปลายอีกด้าน จากนั้นหมุนปลอกเชื่อมต่อในทิศทางตรงกันข้าม และขันน็อตล็อคให้แน่น

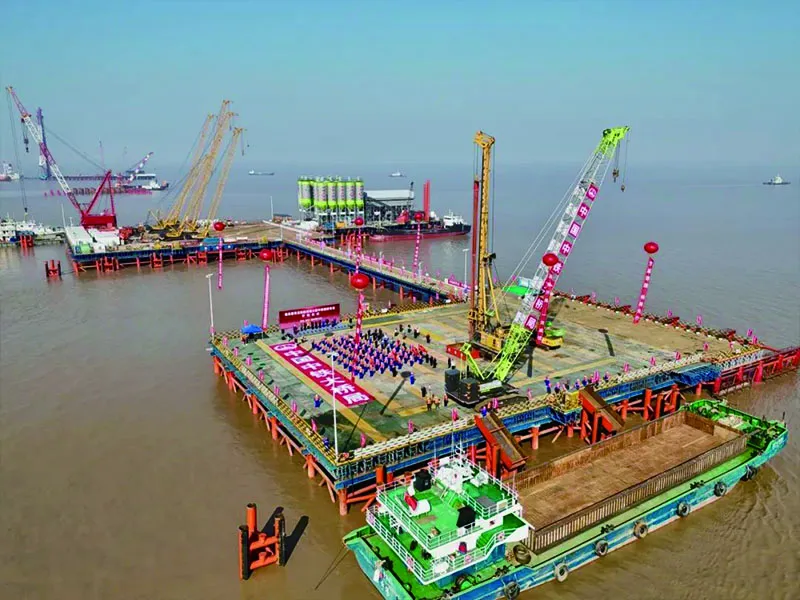

ใช้ในสถานการณ์ที่ เหล็กเส้นเกลียว ไม่สามารถหมุนได้เลย เช่น การดัดเหล็กเสริมและการเชื่อมต่อโครงเหล็กเสริมในสะพาน เสาเข็มหล่อในที่ เป็นต้น
