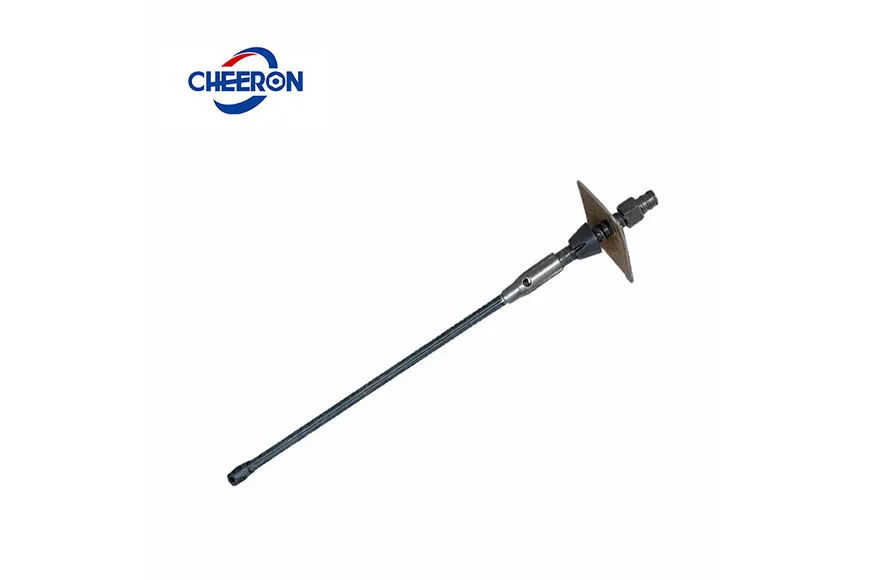

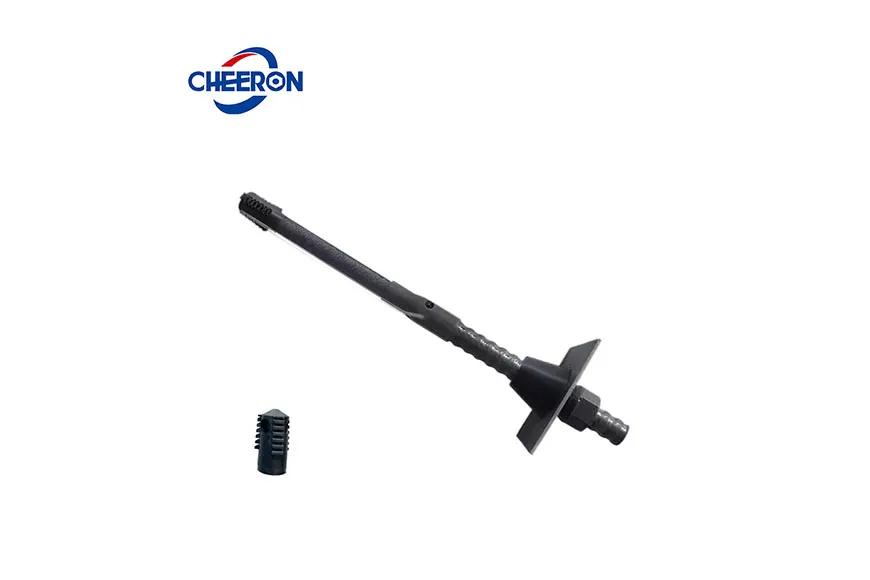

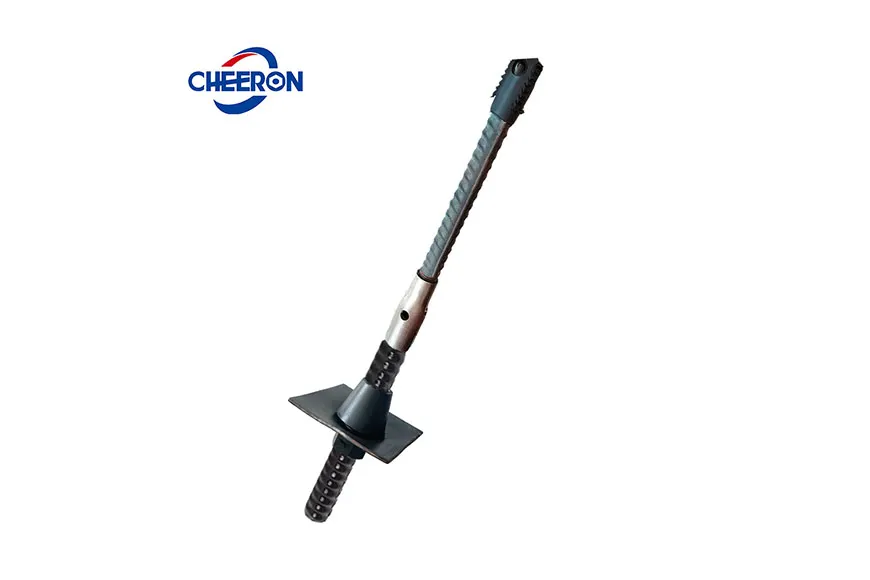

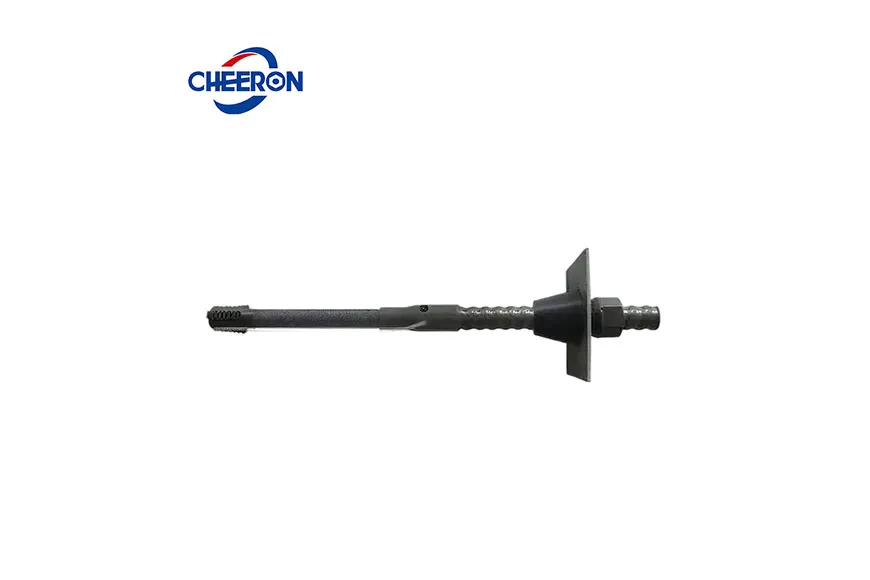

The CHEERON combination anchor is composed of a rock anchor bolt body connected to the reinforcing bars through a connecting sleeve. Based on the common anchor rods, an extended design is made to solve the transportation and usage problems caused by overly long anchor rods in practical applications. This combined hollow anchor bolt is based on the advantages of hollow grouting anchor bolts, self-drilling hollow anchor bolts and expansion shell hollow anchor bolts, and can achieve good economic benefits and high construction efficiency in practical applications.
| พุกเกลียวกลวงแบบผสม | เหล็กเส้น | ตัวก้านกลวง | ||||||||||
| เส้นผ่านศูนย์กลาง | กำลังคราก | กำลังสูงสุด | แรงคราก | แรงสูงสุด | การยืดตัวหลังแตกหัก | เส้นผ่านศูนย์กลาง | กำลังคราก | กำลังสูงสุด | แรงคราก | แรงสูงสุด | การยืดตัวหลังแตกหัก | |
| ไม่น้อยกว่า | ไม่น้อยกว่า | |||||||||||
| 20มม. | 335MPa | 455MPa | 105kN | 142kN | 17% | 30มม. | 325MPa | 490MPa | 106kN | 160kN | 21% | |
| 20มม. | 400MPa | 540MPa | 126kN | 170kN | 16% | 30มม. | 127kN | 192kN | ||||
| 22มม. | 335MPa | 455MPa | 127kN | 172kN | 17% | |||||||
| 25มม. | 335MPa | 455MPa | 164kN | 223kN | 17% | 32มม. | 159kN | 240kN | ||||

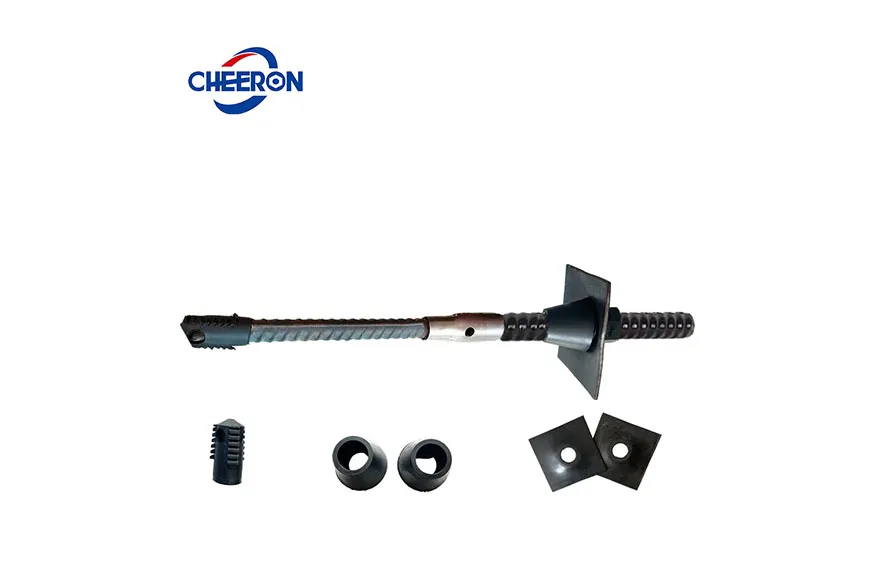

สลักเกลียวพุกที่ประกอบด้วยตัวสลักเกลียวพุกแบบกลวง, เหล็กเสริม, ปลอกเชื่อมต่อ, แหวนรอง, น็อต, ตัวหยุด, หัวพุก, ท่อระบายอากาศ ฯลฯ
การเชื่อมต่อระหว่างปลอกเชื่อมต่อกับตัวสลักเกลียวพุกแบบกลวงและเหล็กเสริมใช้การเชื่อมต่อแบบเกลียวตรงเชิงกล และมีช่องทางออกของน้ำปูนอยู่บนปลอกเชื่อมต่อ
แท่งเหล็กสามารถตัดได้ที่หน้างานและต่อขยายได้โดยการเชื่อมต่อด้วยปลอก ความยาวของแท่งพุกสามารถยาวได้ถึง 20 เมตรหรือมากกว่า

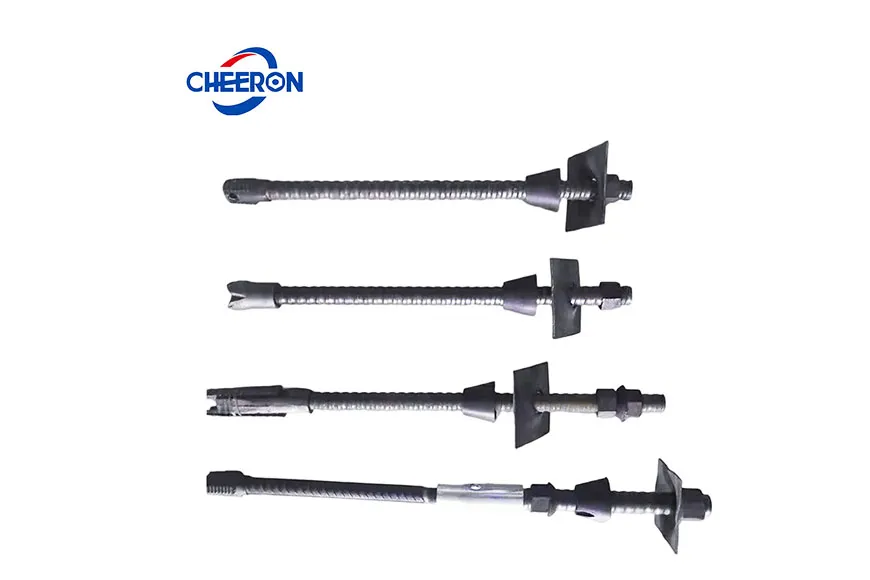

CHEERON มีปลอกสลักเกลียวพุกหลากหลายประเภท (เช่น สลักเกลียวพุกอัดฉีดแบบกลวง, สลักเกลียวพุกหินเจาะเอง, สลักเกลียวพุกหินแบบเปลือกขยาย ฯลฯ) และปลอกเชื่อมต่อมีความต้านทานแรงดึงที่ออกแบบไว้เท่ากับตัวสลักเกลียวพุก

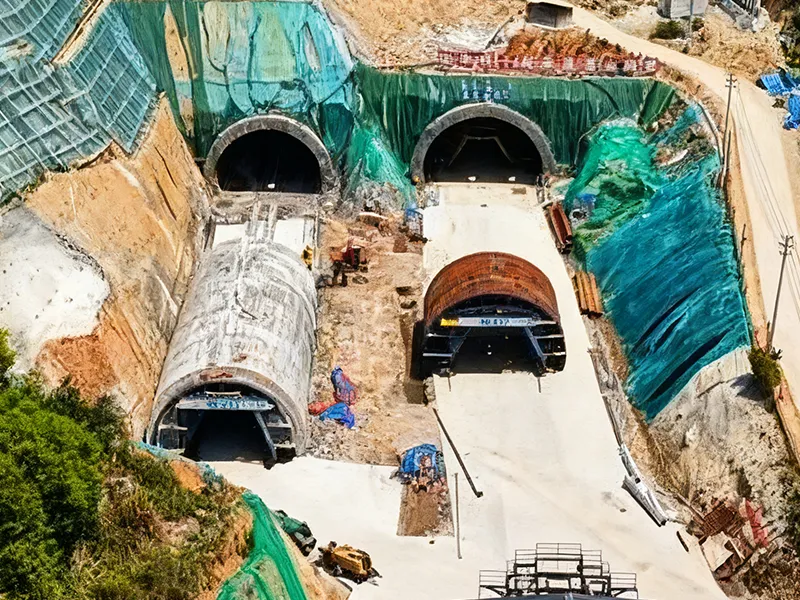

การสนับสนุนโครงการใต้ดิน

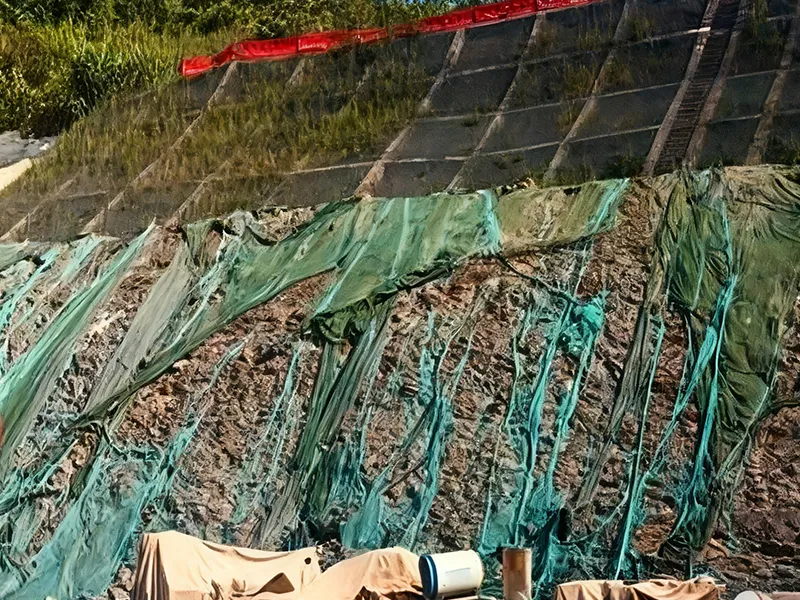

การเสริมกำลังมวลหินที่ไม่เสถียรบนลาดเขา

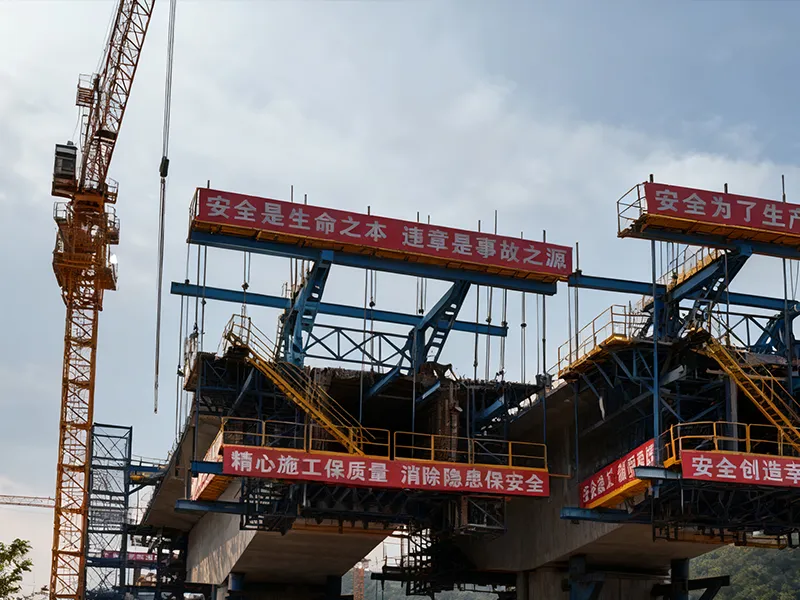

การเสริมแรงโดยรวมของมวลดิน.
