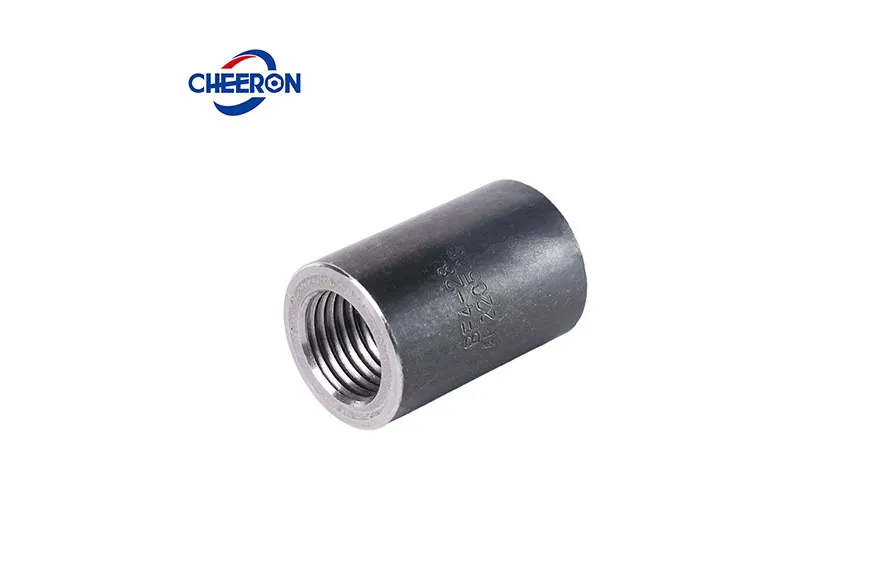

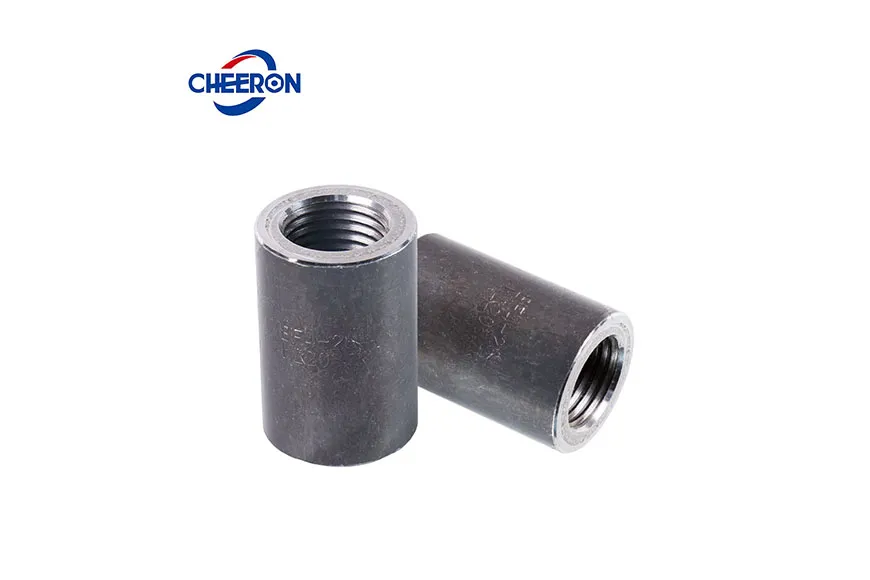

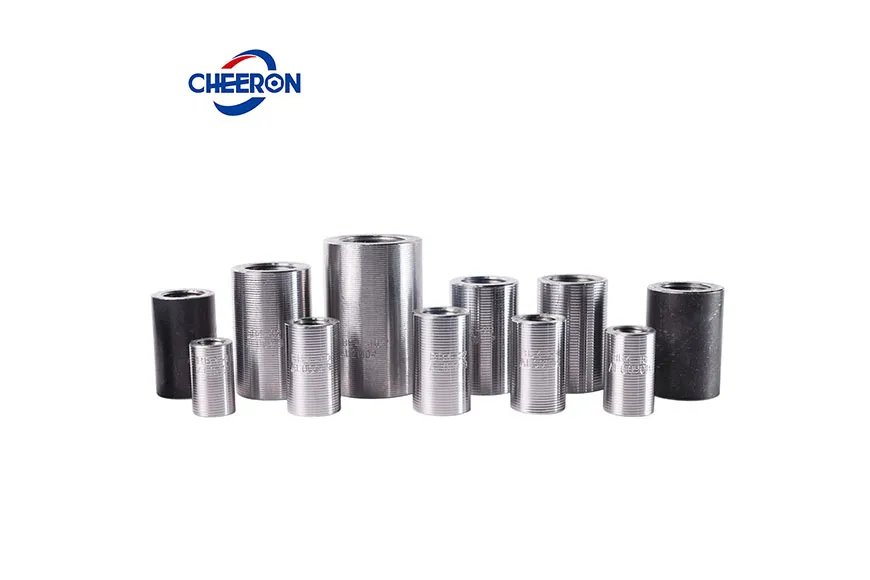

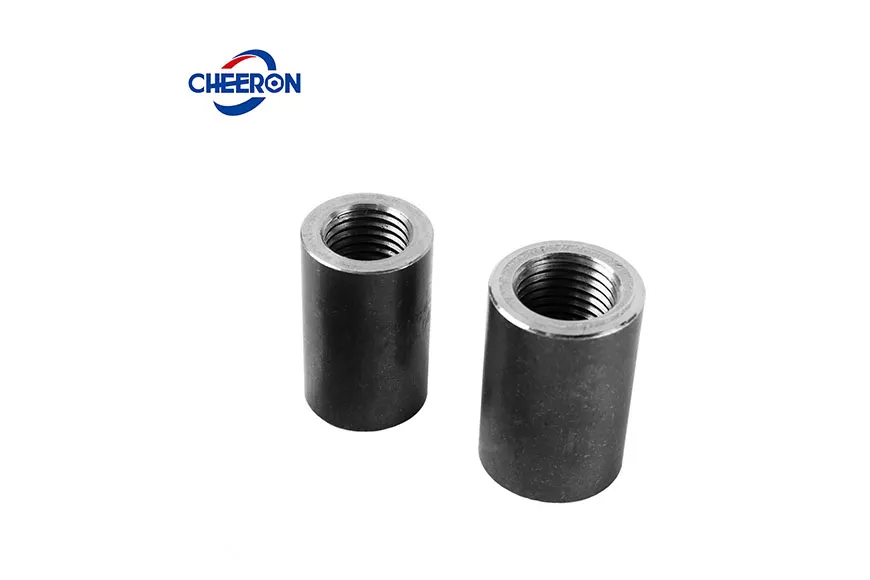

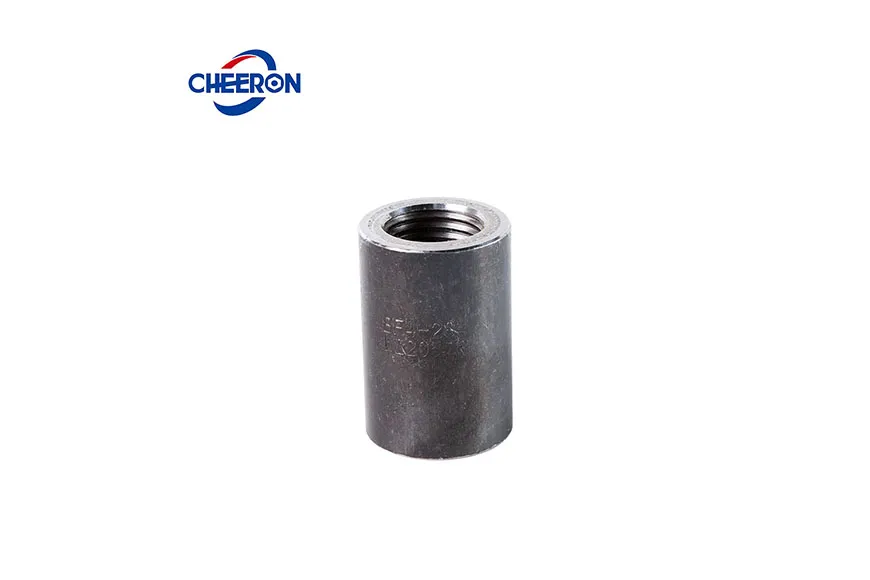

ข้อต่อเหล็กเส้นแบบอัปเซตฟอร์จจิ้ง

ข้อกำหนดของข้อต่อเหล็กเส้นแบบตีขึ้นรูป

วิดีโอข้อต่อเหล็กเส้น Upset Forging

• ข้อต่อเชิงกลแบบ Type 2 กระบวนการอัปเซต (upsetting) จะเพิ่มพื้นที่หน้าตัดของบริเวณรอยต่อเหล็กเส้น ในการทดสอบแรงดึง เหล็กจะขาดออกจากเนื้อวัสดุฐานทั้งหมด และมีความแข็งแรงสูงกว่าเหล็กฐาน เหมาะอย่างยิ่งสำหรับชิ้นส่วนที่รับน้ำหนักมาก เช่น ช่วงหลักของสะพานขนาดใหญ่




• การประกบกันระหว่างส่วนที่อัปเซตและปลอกเกลียวแน่นกว่า และไม่เกิดการลื่นไถลภายใต้แรงกระทำซ้ำๆ (เช่น พายุไต้ฝุ่นและแผ่นดินไหว) ซึ่งเหนือกว่าการเชื่อมต่อแบบเกลียวตรงทั่วไป




• ประสิทธิภาพในการก่อสร้างค่อนข้างสูง แต่ต้องใช้อุปกรณ์เฉพาะทาง (เช่น เครื่องอัปเซตเหล็กเส้นและเครื่องกลึงเกลียว)




• การเชื่อมต่อด้วยปลอกเกลียวสามารถใช้ในงานสนามเพื่อเชื่อมต่อเหล็กเส้น HRB, TMT และเหล็กเส้นความแข็งแรงสูงอื่นๆ ที่มีปลายเกลียว ขนาด 12 ถึง 50 มม. (#4 ถึง #14) ในแนวตั้ง แนวนอน หรือมุมเอียงใดๆ

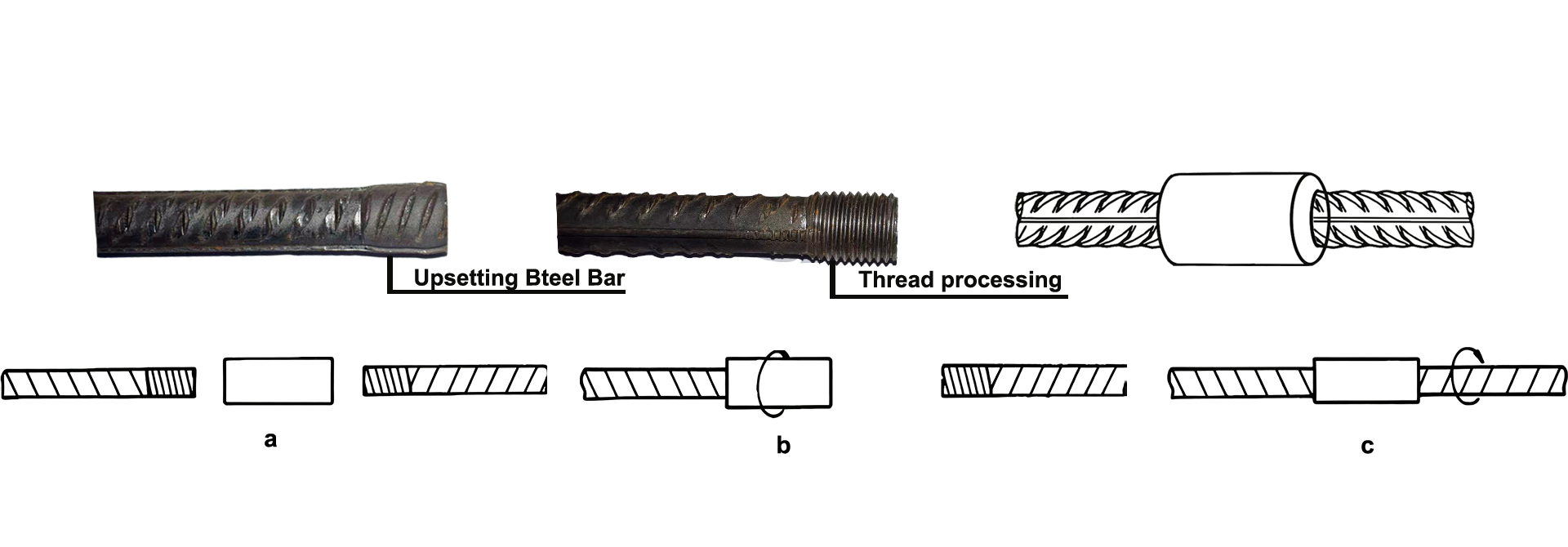

• วิธีการก่อสร้าง: การเชื่อมต่อของข้อต่อแบบฟอร์จจิ้งเย็น (cold forged coupler) คือ ขั้นแรกใช้ เครื่องอัปเซตเหล็กเส้น เพื่อตีขึ้นรูปปลายด้านหนึ่งของเหล็กเส้นหยาบๆ จากนั้นใช้ เครื่องกลึงเกลียวเหล็กเส้น เพื่อทำเกลียว ผ่านข้อต่อฟอร์จจิ้งที่ออกแบบพิเศษที่ปลายเหล็กเส้น จะเกิดเป็นชิ้นส่วนเชื่อมต่อเหล็กเส้นแบบชิ้นเดียว

  ขั้นตอนการติดตั้งมีดังนี้:

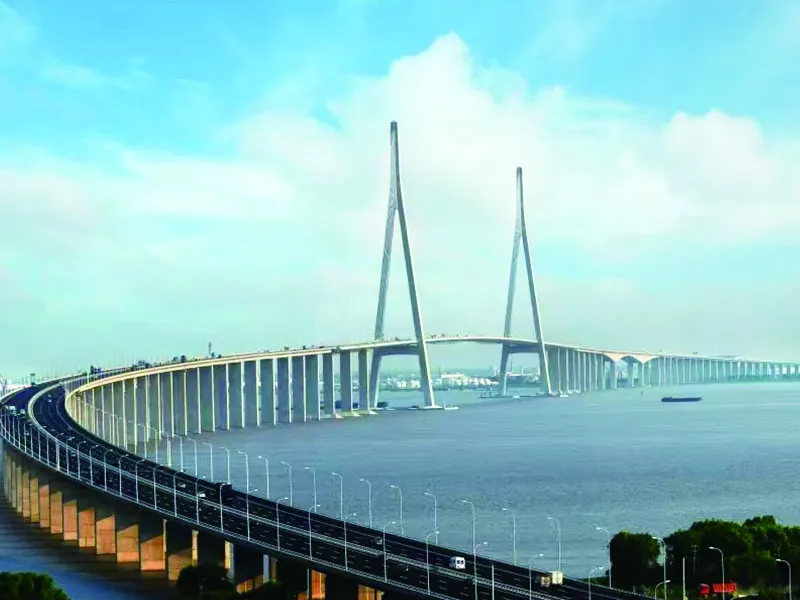

• การใช้งาน: เหมาะสำหรับโครงการต่างๆ เช่น สะพานและทางรถไฟความเร็วสูง ที่มีข้อกำหนดสูงเกี่ยวกับการเชื่อมต่อของโครงเหล็กเส้น
