ในงานวิศวกรรมก่อสร้างสมัยใหม่ โครงสร้างคอนกรีตเสริมเหล็กถูกนำมาใช้อย่างแพร่หลาย และคุณภาพของข้อต่อเหล็กเส้นมักเป็นตัวกำหนดความสำเร็จหรือความล้มเหลวของทั้งโครงการ
ประเภททั่วไปของข้อต่อเหล็กเส้น ได้แก่ ข้อต่อทาบ ข้อต่อเชื่อม และข้อต่อกล ในบรรดาข้อต่อเหล็กเส้นทั้งสามประเภท ข้อต่อกลให้ประสิทธิภาพดีที่สุด

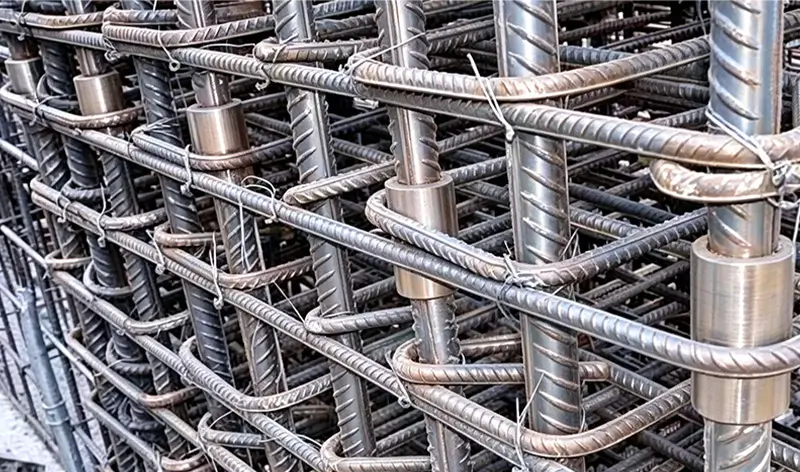

ภาพแสดงข้อต่อเหล็กเส้นแบบกล ข้อต่อกลหมายถึงการเชื่อมต่อเหล็กเส้นสองเส้นโดยใช้อุปกรณ์ต่อเหล็กเส้น และเป็นวิธีการที่นิยมใช้ในการก่อสร้างสมัยใหม่
มีอุปกรณ์ต่อเหล็กเส้นหลายประเภท โดยรวมแล้ว อุปกรณ์ต่อเหล็กเส้นแบบกลของ CHEERON มีคุณสมบัติเด่นด้านความแข็งแรงในการเชื่อมต่อสูง ประสิทธิภาพการก่อสร้างสูง และสามารถใช้งานได้หลากหลาย ตอบสนองความต้องการของโครงการต่างๆ
การเชื่อมต่อเหล็กเส้นที่แสดงในวิดีโอคือการเชื่อมต่อแบบข้อต่อเกลียวตรง ซึ่งเป็นข้อต่อกลประเภทหนึ่ง วิธีนี้ต้องทำเกลียวที่ปลายเหล็กเส้นเพื่อใช้กับข้อต่อเหล็กเส้นแบบเกลียว เป็นวิธีการเชื่อมต่อที่พบบ่อยที่สุดในโครงสร้างคอนกรีตทั่วไป
การเชื่อมต่อเหล็กเส้นที่แสดงในภาพคือการเชื่อมต่อแบบข้อต่ออัดรีดเย็น ซึ่งเป็นข้อต่อกลประเภทหนึ่ง หลังจากสอดเหล็กเส้นเข้าไปในหัวต่อทั้งสองด้านแล้ว จะใช้เครื่องอัดรีดเพื่อบีบอัดหัวต่อ ทำให้เหล็กเส้นภายในถูกยึดและเชื่อมต่อกัน
การเชื่อมต่อเหล็กเส้นที่แสดงในวิดีโอคือการเชื่อมต่อแบบปลอกหนึ่งสัมผัส ซึ่งเป็นข้อต่อกลประเภทหนึ่ง โดยการติดตั้งอุปกรณ์ล็อคตัวเองแบบพิเศษภายในหัวต่อเหล็กเส้น ทำให้เหล็กเส้นถูกยึดทันทีเมื่อสอดเข้าไป
ภาพแสดงข้อต่อเหล็กเส้นแบบสลักเกลียว ซึ่งเป็นข้อต่อกลประเภทหนึ่ง โดยทั่วไปคนงานจะสอดเหล็กเส้นเข้าไปในปลอกทั้งสองด้านและขันสกรูโดยใช้เครื่องมือที่เหมาะสม เมื่อขันถึงระดับหนึ่ง หัวสกรูจะหักออก
ภาพแสดงข้อต่อแบบยาแนว ซึ่งเป็นข้อต่อกลประเภทหนึ่ง (แม้จะมีความเห็นแตกต่างกันบ้าง) หัวต่อนี้ใช้ยาแนวเพื่อเชื่อมต่อเหล็กเส้น หัวต่อมีรูสำหรับอัดยาแนวสองรู นิยมใช้ในชิ้นส่วนสำเร็จรูป
คลิกเพื่อเรียนรู้เพิ่มเติม - วิธีการเลือกหัวต่อเหล็กเส้นที่เหมาะสม?
1. หลีกเลี่ยงปัญหาการออกซิเดชันที่อุณหภูมิสูงและการรวมตัวของความเค้นที่เกี่ยวข้องกับการเชื่อมต่อแบบเชื่อม
2. ชดเชยความสามารถในการรับน้ำหนักที่ไม่เพียงพอของข้อต่อทาบ ส่งผลให้ประสิทธิภาพการเชื่อมต่อโดยรวมดีเยี่ยม
3. มีความสามารถในการใช้งานที่หลากหลาย
ให้โซลูชันการเชื่อมต่อที่เหมาะสมสำหรับสถานการณ์ทางวิศวกรรมและการก่อสร้างต่างๆ
4. มีความแข็งแรงสูง
เมื่อเทียบกับข้อต่อทาบและการเชื่อม ข้อต่อเหล็กเส้นมีมาตรฐานและข้อกำหนดด้านความแข็งแรงที่เข้มงวด ทำให้ไม่เพียงเหมาะสำหรับโครงการเหล็กเส้นขนาดเล็ก แต่ยังรับประกันความแข็งแรงของรอยต่อสำหรับโครงการเหล็กเส้นขนาดใหญ่ โดยทั่วไปเป็นไปตามข้อกำหนดความแข็งแรงของข้อต่อเหล็กเส้น Type II ของสหรัฐอเมริกา
5. ช่วยเร่งประสิทธิภาพการก่อสร้าง
การเชื่อมและข้อต่อทาบได้รับผลกระทบจากปัจจัยแวดล้อมภายนอก ในขณะที่ข้อต่อกลส่วนใหญ่สามารถผลิตเหล็กเส้นเชื่อมต่อล่วงหน้าได้ที่โรงงานแปรรูปเหล็กเส้น เมื่อรวมกับอุปกรณ์อัตโนมัติเฉพาะทาง ประสิทธิภาพการเชื่อมต่อเหล็กเส้นจะดีและเร็วกว่า
ข้อต่อเหล่านี้ส่วนใหญ่ใช้ในสถานการณ์ทางวิศวกรรมที่การเชื่อมต่อแบบเชื่อมมีข้อจำกัด เช่น เหล็กเส้นขนาดใหญ่ โครงสร้างต้านทานแผ่นดินไหว และสภาพแวดล้อมที่มีอุณหภูมิต่ำ มีคุณภาพคงที่และได้รับผลกระทบจากปัจจัยภายนอกน้อยกว่า ถือเป็นแนวโน้มที่หลีกเลี่ยงไม่ได้ในการก่อสร้างแบบอุตสาหกรรม
หากไม่ควบคุมค่าแรงบิดในการขันอย่างเคร่งครัดระหว่างการก่อสร้าง รอยต่ออาจไม่ถูกขันให้แน่นอย่างเหมาะสม ส่งผลให้การส่งแรงล้มเหลว
ราคาค่อนข้างสูง โดยเฉพาะสำหรับโครงการขนาดเล็กที่มีงบประมาณจำกัด

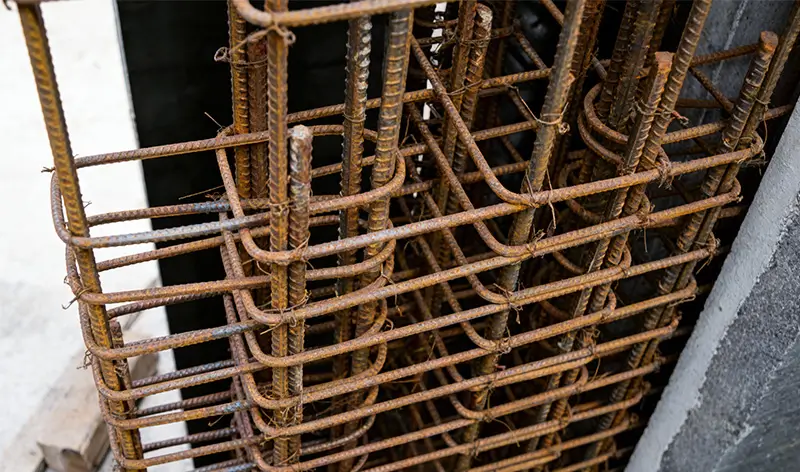

การเชื่อมต่อเหล็กเส้นในภาพคือข้อต่อทาบ
ข้อต่อทาบหมายถึงเหล็กเส้นสองเส้นถูกมัดเข้าด้วยกันด้วยลวดมัด แล้วเทคอนกรีตเพื่อสร้างการเชื่อมต่อ
รูปแบบข้อต่อทาบแตกต่างกันไปขึ้นอยู่กับระดับการต้านทานแผ่นดินไหวและข้อกำหนดด้านโครงสร้างของโครงสร้าง
สำหรับโครงการที่มีข้อกำหนดด้านแผ่นดินไหวต่ำและไม่มีข้อกำหนดด้านแผ่นดินไหว สามารถใช้ข้อต่อทาบ (I) ได้ นั่นคือการทาบ 100% ภายในหน้าตัดเดียว ข้อต่อทาบประเภทนี้มักใช้สำหรับการทาบเหล็กเส้นแนวตั้งในเสาและผนังรับแรงเฉือน
สำหรับโครงการที่มีข้อกำหนดการต้านทานแผ่นดินไหวสูง จำเป็นต้องมีการทาบแบบสลับของเหล็กเส้นที่อยู่ติดกัน คล้ายกับรูปที่ 2
โครงการต่างๆ จะมีข้อกำหนดที่แตกต่างกัน ปัจจัยที่มีอิทธิพลสำคัญมีดังนี้:
ยิ่งเหล็กเส้นหนาและแข็งแรงมากเท่าไร ความยาวทาบที่ต้องการก็จะยาวขึ้นเท่านั้น
ยิ่งกำลังของคอนกรีตสูงเท่าไร ความยาวทาบที่ต้องการก็จะสั้นลงเท่านั้น
ความยาวทาบ 100% ภายในหน้าตัดจะยาวกว่าความยาวทาบ 50% ภายในหน้าตัด
การทาบเหล็กเส้นเป็นวิธีการเชื่อมต่อแบบดั้งเดิมที่สุด ใช้งานง่ายและต้นทุนต่ำ แต่เหมาะสำหรับเหล็กเส้นขนาดเล็กและส่วนที่ไม่รับน้ำหนักที่สำคัญเท่านั้น ควรสังเกตว่าเนื่องจากต้องมีการทาบเหล็กเส้นที่ค่อนข้างยาวเพื่อให้แน่ใจว่าสามารถถ่ายโอนความเค้นได้บางส่วน วิธีการนี้จึงใช้วัสดุมากขึ้นและมีความแข็งแรงในการเชื่อมต่อต่ำกว่า
เหมาะสำหรับสถานการณ์ทางวิศวกรรมที่เกี่ยวข้องกับเหล็กเส้นขนาดเล็ก ข้อกำหนดด้านแผ่นดินไหวต่ำ และงบประมาณจำกัด
หากไม่ควบคุมความยาวทาบและตำแหน่งอย่างเคร่งครัดระหว่างการก่อสร้าง อาจเกิดการทาบที่ไม่สมบูรณ์ ส่งผลให้การถ่ายโอนน้ำหนักล้มเหลวและกระทบต่อความปลอดภัยของโครงสร้าง
ดังนั้น แบบไหนดีกว่ากันระหว่างข้อต่อทาบกับข้อต่อเหล็กเส้น?

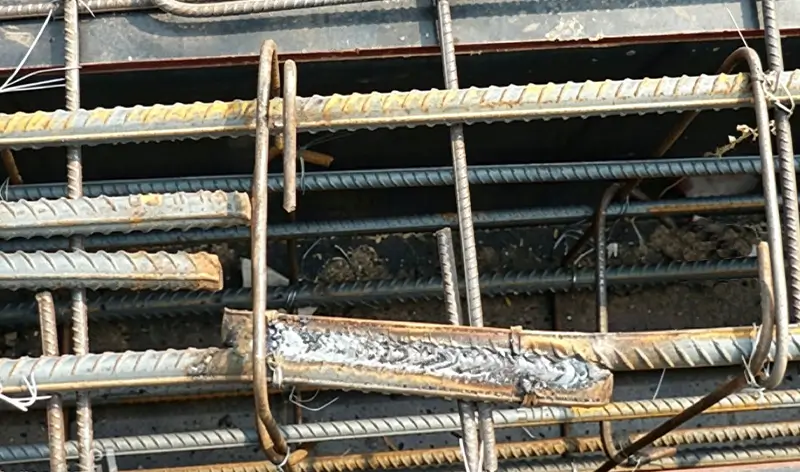

การเชื่อมต่อเหล็กเส้นที่แสดงในภาพคือการเชื่อมเหล็กเส้น
