วิธีเลือกวิธีการยึดเกาะเหล็กเส้นที่เหมาะสม

ในโครงสร้างคอนกรีตเสริมเหล็ก การเลือกวิธีการยึดเหนี่ยวเหล็กเส้นที่เหมาะสมเป็นสิ่งสำคัญต่อความสมบูรณ์ของโครงสร้าง การถ่ายเทน้ำหนักอย่างมีประสิทธิภาพ และความทนทานในระยะยาว

บทความนี้นำเสนอการเปรียบเทียบข้อดีข้อเสียของวิธีการยึดเหนี่ยวแบบตรง แบบตะขอ และแบบกลไก (หัวเหล็ก) อย่างละเอียด พร้อมทั้งระบุปัจจัยสำคัญในการเลือกและปัญหาที่พบได้จริง เพื่อช่วยให้ผู้รับเหมาสามารถตัดสินใจได้อย่างมีข้อมูล

การยึดเหนี่ยวเหล็กเส้นคืออะไร?

การยึดเหนี่ยวเหล็กเส้นหมายถึงกระบวนการก่อสร้างที่สำคัญซึ่งเหล็กเสริมยื่นเข้าไปในส่วนรองรับ (คาน เสา ผนัง ฐานราก ฯลฯ) หรือชิ้นส่วนคอนกรีต โดยถ่ายเทความเค้นบนเหล็กเสริมไปยังคอนกรีตอย่างมีประสิทธิภาพผ่านการยึดเกาะและการยึดเหนี่ยวทางกล

วิธีนี้ช่วยป้องกันไม่ให้เหล็กเสริมถูกดึงออกหรือลื่นไถล ทำให้มั่นใจถึงการประสานความเค้นโดยรวมของโครงสร้าง

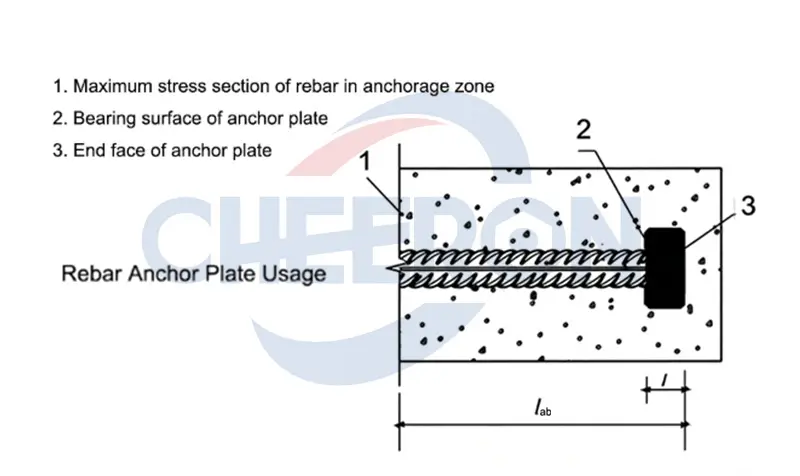

การใช้ เหล็กหัวเม็ดของ Cheeron เป็นตัวอย่าง การวิเคราะห์ความเค้นของการยึดเหนี่ยวเหล็กเสริมแสดงไว้ด้านล่าง:

เหตุใดจึงต้องมีการยึดเหนี่ยวเหล็กเส้น?

ความเค้นดึงที่เหล็กเสริมรับนั้นมากกว่าคอนกรีตมาก ดังนั้น เหล็กเสริมจึงต้องถ่ายเทแรงผ่านพื้นผิวไปยังคอนกรีตโดยรอบ เพื่อป้องกันไม่ให้ถูกดึงออกโดยตรง

วัตถุประสงค์ของการยึดเหนี่ยวเหล็กเส้นคือเพื่อให้แน่ใจว่าเมื่อเหล็กเส้นรับความเค้นถึงกำลังครากหรือเกิดการเสียรูปดึงและแตกหัก เหล็กเสริมที่ฝังอยู่จะไม่หลุดออกมา

วิธีการยึดเหนี่ยวเหล็กเส้นที่แตกต่างกันมีอะไรบ้าง?

วิธีการยึดเหนี่ยวเหล็กเส้นทั่วไป ได้แก่

1. การยึดเหนี่ยวแบบตรง

2. การยึดเหนี่ยวแบบงอ

3. การยึดเหนี่ยวแบบกลไก (หัวเหล็ก)

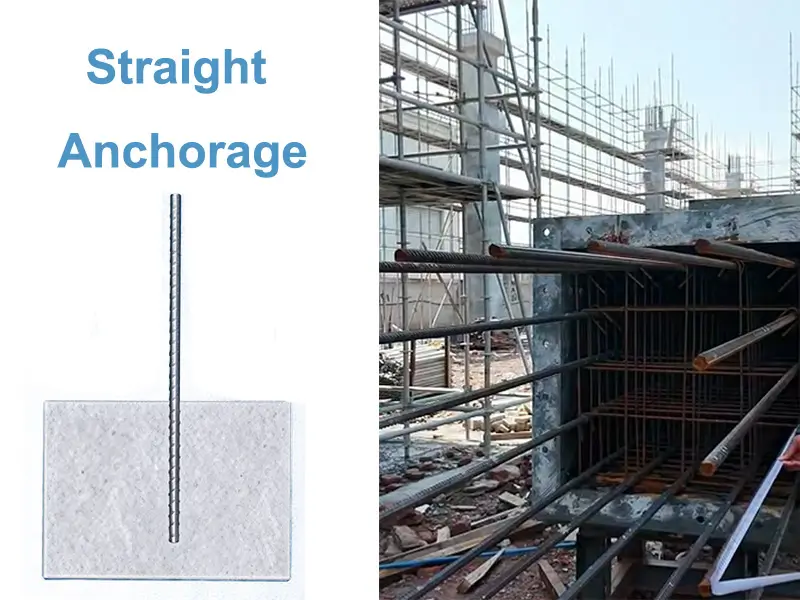

I. การยึดเหนี่ยวแบบตรง (Straight Anchorage)

นี่เป็นวิธีการยึดเหนี่ยวเหล็กเส้นที่ง่ายที่สุด เหล็กเส้นยื่นเข้าไปในส่วนรองรับโดยตรงโดยไม่ต้องงอหรือเพิ่มหัวยึด

เมื่อมีพื้นที่ยึดเหนี่ยวเพียงพอ นี่เป็นวิธีที่ง่ายและประหยัดที่สุด ความยาวยึดเหนี่ยวสามารถคำนวณได้ตามสูตรมาตรฐาน (เช่น ACI 318 ของอเมริกา)

ข้อดีและข้อเสียของการยึดเหนี่ยวแบบตรง

• ก่อสร้างง่าย

• เหมาะกับเหล็กเส้นหลายประเภท

• ต้องใช้ความยาวยึดเหนี่ยวมาก

• ต้องการการตกแต่งพื้นผิวเหล็กเส้นที่สูง

ความเหมาะสมของการยึดเหนี่ยวแบบตรง

1. การยึดเหนี่ยวแบบตรงสำหรับตำแหน่งที่มีขนาดส่วนรองรับเพียงพอและความเค้นเหล็กเส้นค่อนข้างต่ำ เช่น เหล็กแผ่นพื้นยึดเข้ากับคาน หรือคานรองยึดเข้ากับคานหลัก

2. เหมาะสำหรับเหล็กเส้นเส้นผ่านศูนย์กลางเล็กและเหล็กเส้นที่อ่อนกว่า

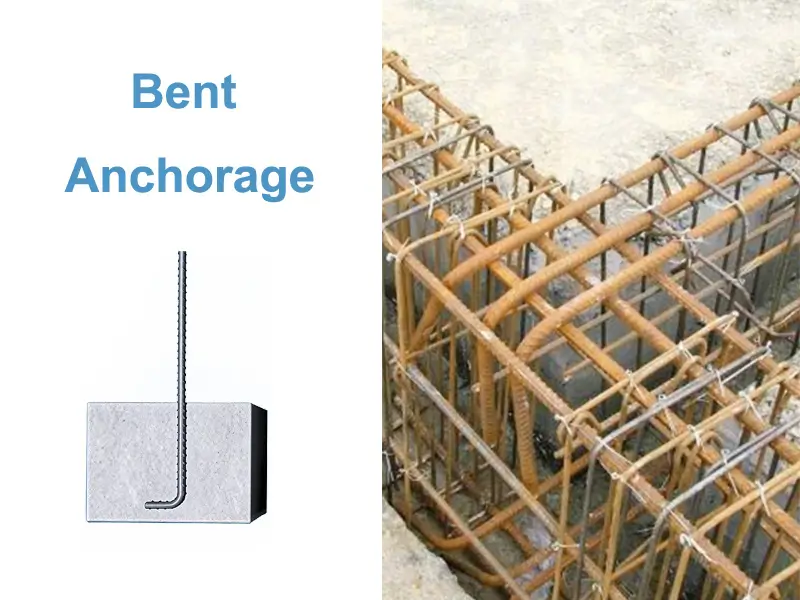

II. การยึดเหนี่ยวแบบงอ (Bent Anchor)

การยึดเหนี่ยวแบบงอเกิดจากการดัดปลายเหล็กเส้น การยึดเหนี่ยวประเภทนี้ถ่ายเทแรงผ่านการรวมกันของส่วนตรงและส่วนงอ ส่วนงอใช้การประสานทางกลเพื่อเพิ่มประสิทธิภาพการยึดเหนี่ยว

ข้อดีและข้อเสียของการยึดเหนี่ยวแบบงอ

• ความยาวยึดเหนี่ยวโดยรวมสั้นกว่าการยึดเหนี่ยวแบบตรง แต่ความยาวส่วนตรงไม่สามารถลดลงตามอำเภอใจได้

• การยึดเหนี่ยวแบบงอต้องดัดเหล็กเส้น ทำให้การก่อสร้างยากขึ้น

• ต้องใช้คอนกรีตคุณภาพสูงในบริเวณยึดเหนี่ยว

• ส่วนงอยาวเกินไปอาจทำให้เหล็กเส้นแน่นบริเวณรอยต่อ

ความเหมาะสมของการยึดเหนี่ยวแบบงอ

เหมาะมากสำหรับใช้ในพื้นที่จำกัดและการยึดเหนี่ยวปลายคาน เช่น เมื่อรอยต่อคาน-เสาแคบเกินไปและความยาวยึดเหนี่ยวแบบตรงไม่เพียงพอ

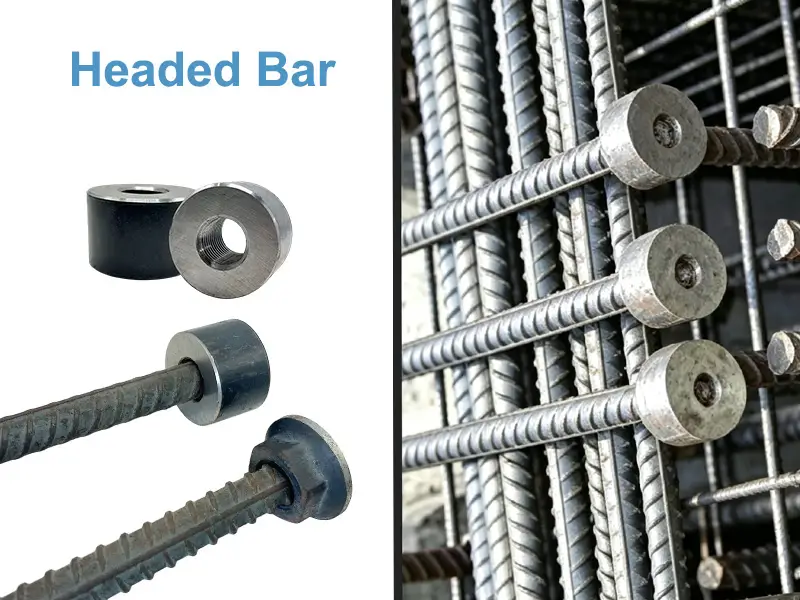

III. หัวเหล็ก/การยึดเหนี่ยวแบบกลไก (Headed Bar/Mechanical Anchoring)

ระบบยึดเหนี่ยวเหล็กเส้นแบบกลไกเป็นวิธีการยึดเหนี่ยวเหล็กเส้นรูปแบบใหม่ โดยเพิ่มหัวยึดรูปทรงพิเศษที่ปลายเหล็กเส้น กลายเป็นเหล็กหัวเม็ด (headed bars)

 เหมาะสำหรับโครงสร้างคอนกรีตและเหล็กต่างๆ

1. หัวยึด (Anchor Head) - ใช้เป็นหลักในโครงสร้างคอนกรีต

ต้องใช้เครื่องมือในการขันหัวยึดและเหล็กเส้นที่ทำเกลียวไว้ล่วงหน้า

2. ข้อต่อแบบเชื่อมได้ (Weldable Connector) - ใช้เป็นหลักในโครงสร้างเหล็ก

ข้อต่อเหล็กเส้นต้องเชื่อมกับแผ่นเหล็กหรือเสาก่อน จากนั้นจึงขันเข้ากับเหล็กเส้น

ข้อดีของเหล็กหัวเม็ด Cheeron

• กำลังยึดเหนี่ยวสูง

• ความยาวยึดเหนี่ยวที่ต้องการสั้น

• ก่อสร้างง่าย เพียงขันหัวยึดกับเหล็กเส้น

• สามารถใช้งานได้หลากหลาย

• ลดความแออัดของเหล็กเส้นในบริเวณแกน

เปรียบเทียบการยึดเหนี่ยวแบบตรง การยึดเหนี่ยวแบบตะขอ และการยึดเหนี่ยวแบบกลไก (หัวเหล็ก)

จะเลือกการยึดเหนี่ยวเหล็กเส้นที่เหมาะสมได้อย่างไร?

ในทางวิศวกรรมจริง ควรเลือกประเภทหัวยึดและวิธีการยึดเหนี่ยวที่เหมาะสมตามปัจจัยต่างๆ เช่น สภาวะความเค้นของชิ้นส่วนและข้อกำหนดในการยึดเหนี่ยว

การเลือกวิธีผิดอาจนำไปสู่การแตกร้าว ความสามารถในการรับน้ำหนักลดลง หรือแม้แต่ความล้มเหลวของโครงสร้าง

1. ความยาวยึดเหนี่ยวของเหล็กเส้น

ความยาวที่ฝังอยู่จริงของเหล็กเส้นภายในรอยต่อคือความยาวยึดเหนี่ยว

ความยาวยึดเหนี่ยวส่งผลโดยตรงต่อความสามารถในการรับน้ำหนักของเหล็กเส้น และต้องก่อสร้างตามแบบอย่างเคร่งครัดเพื่อให้แน่ใจถึงการยึดเกาะระหว่างเหล็กเส้นกับคอนกรีต ป้องกันการลื่นไถลหรือหลุดออก

ข้อจำกัดด้านพื้นที่อาจทำให้ไม่สามารถใช้การยึดเหนี่ยวแบบตรงยาวได้ จึงต้องเลือกใช้เหล็กเส้นรูปตะขอหรือเหล็กหัวเม็ด

2. น้ำหนักโครงสร้างและข้อกำหนดการออกแบบ

บริเวณที่มีแรงดึงสูง (คาน เสา แผ่นพื้น) มักต้องการความยาวยึดเหนี่ยวที่ยาวกว่าหรือการยึดเหนี่ยวแบบกลไก

3. กำลังของคอนกรีต

เกรดกำลังคอนกรีตที่
