ข้อต่อเหล็กเส้นที่มีคุณภาพต้องผ่านการทดสอบอะไรบ้าง?

ในงานก่อสร้างไม่มีที่ว่างสำหรับข้อบกพร่อง ทุกรายละเอียดเล็กๆ น้อยๆ ล้วนส่งผลต่อความปลอดภัยของโครงการ Cheeron เข้าใจเรื่องนี้อย่างลึกซึ้ง เช่นเดียวกับทุกคนที่มีส่วนร่วมในความสำเร็จของโครงการ

ดังนั้น ในฐานะผู้ผลิตข้อต่อเหล็กเส้น เราจึงรับผิดชอบต่อทุกชิ้นส่วนที่เราผลิต Cheeron ดำเนินการทดสอบข้อต่อเหล็กเส้นก่อนที่จะออกจากโรงงาน เราเข้าใจดีว่าข้อต่อเหล็กเส้นที่ผ่านการทดสอบเหล่านี้เท่านั้นจึงจะสามารถใช้ในโครงการก่อสร้างต่างๆ ได้ เพื่อให้มั่นใจในความปลอดภัยและประสิทธิภาพของรอยต่อเหล็กเส้น

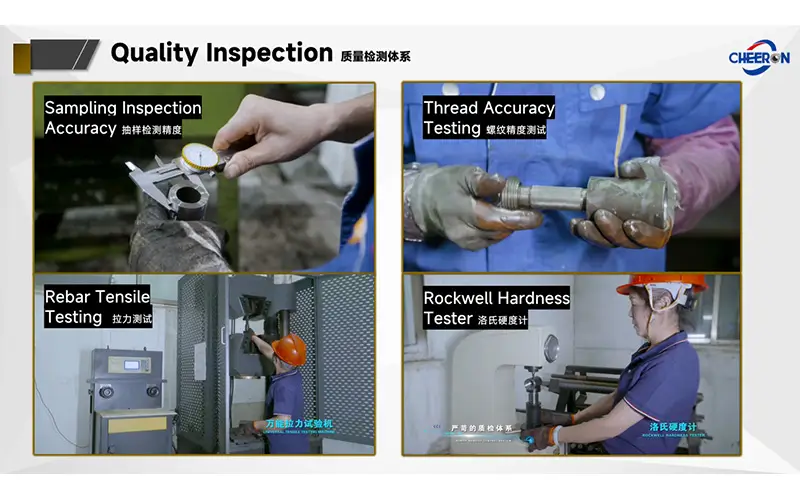

ข้อต่อเหล็กเส้นที่มีคุณภาพจะต้องผ่านการทดสอบหลายรายการ รวมถึงการตรวจสอบขนาด ความแม่นยำของเกลียว ความแข็ง และการทดสอบแรงดึง ตลอดจนการตรวจสอบอื่นๆ เช่น การทดสอบโดยบุคคลที่สาม การประเมินที่ครอบคลุมเหล่านี้ช่วยให้มั่นใจในความปลอดภัยของโครงสร้าง ความทนทาน และการปฏิบัติตามมาตรฐานทางวิศวกรรม

การตรวจสอบขนาดแบบสุ่มตัวอย่าง

ความแม่นยำของขนาดเป็นพื้นฐานของรอยต่อเหล็กเส้นที่เชื่อถือได้ โดยปกติ Cheeron จะดำเนินการตรวจสอบแบบสุ่มตัวอย่างเพื่อยืนยันว่าความยาว เส้นผ่านศูนย์กลางภายใน เส้นผ่านศูนย์กลางภายนอก และความลึกของเกลียวเป็นไปตามข้อกำหนดการออกแบบ การเบี่ยงเบนใดๆ อาจส่งผลต่อความแข็งแรงของการเชื่อมต่อและความเข้ากันได้ในการติดตั้ง

ข้อกำหนดของเครื่องมือวัด

การวัดจะดำเนินการโดยใช้คาลิปเปอร์ดิจิทัลหรือเครื่องมือวัดเฉพาะที่มีความแม่นยำอย่างน้อย 0.1 มม.

เครื่องมือวัดทั่วไป:

1. ไมโครมิเตอร์

2. คาลิปเปอร์

วิธีการตรวจสอบขนาดแบบสุ่มตัวอย่างของข้อต่อเหล็กเส้น?

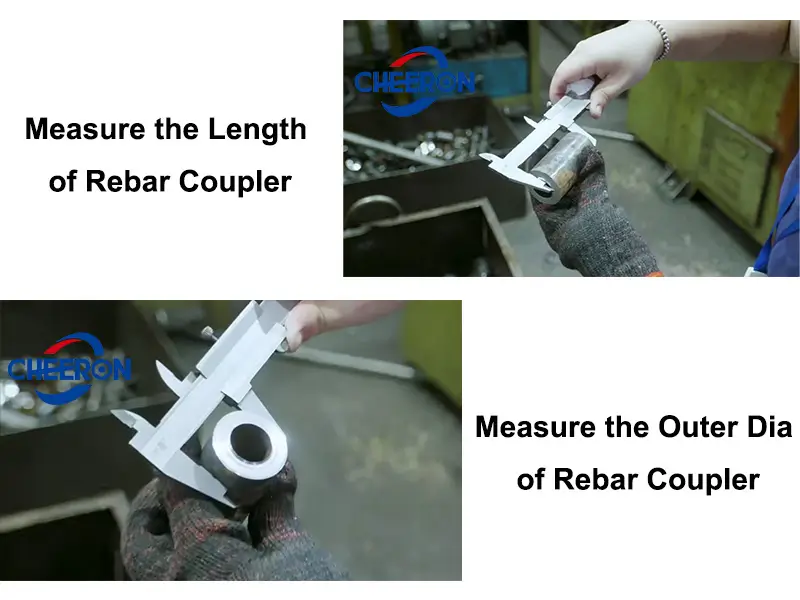

Cheeron มอบหมายให้เจ้าหน้าที่ควบคุมคุณภาพดำเนินการตรวจสอบแบบสุ่มตัวอย่างของเส้นผ่านศูนย์กลางภายนอก เส้นผ่านศูนย์กลางผนังด้านใน และความยาวของปลอกเหล็กเส้นโดยใช้เครื่องมือวัด

หมายเหตุ: คลิกเพื่อเรียนรู้เกี่ยวกับขนาดและข้อมูลจำเพาะของข้อต่อเหล็กเส้น

การตรวจสอบเกลียวสำหรับข้อต่อแบบเกลียว

เหตุใดจึงต้องมีการตรวจสอบเกลียว?

ในอุตสาหกรรมวิศวกรรม คุณภาพของเกลียวของข้อต่อเหล็กเส้นส่งผลโดยตรงต่อประสิทธิภาพเชิงกลของข้อต่อ ความแม่นยำของเกลียวที่ไม่ดีอาจทำให้การเชื่อมต่อหลวมหรือล้มเหลวภายใต้ภาระหนัก (สำหรับข้อต่อเหล็กเส้นแบบเกลียว)

การตรวจสอบเกลียวทำอย่างไร?

เมื่อทำการตัดเฉือนเกลียวตรงสำหรับข้อต่อเหล็กเส้น Cheeron จะใช้เกจโก/โนโกเพื่อตรวจสอบคุณภาพ

เครื่องมือตรวจสอบ: เกจโก/โนโก และเกจโนโก

เหตุใดจึงใช้เกจโก/โนโก?

เกจโก/โนโก เครื่องมือที่ดูเรียบง่ายเหล่านี้ เป็น "ผู้พิทักษ์" ที่รับประกันคุณภาพของเกลียวบนข้อต่อเหล็กเส้นในระหว่างการผลิต การทดสอบนี้ช่วยให้แน่ใจว่าเกลียวของข้อต่อเหล็กเส้นมีความเรียบเนียนและเรียงตัวถูกต้องระหว่างการใช้งาน

ตัวอย่าง: ข้อต่อเหล็กเส้นที่มีเส้นผ่านศูนย์กลางรูระบุว่า "10 มม." (ช่วงพิกัด Φ10.0~10.2 มม.): เส้นผ่านศูนย์กลางของเกจ GO ได้รับการออกแบบให้เป็น 10.000 มม. (เส้นผ่านศูนย์กลางรูขั้นต่ำ) หากเกจ GO สามารถสอดเข้าไปในรูได้ แสดงว่ารูนั้นไม่เล็กกว่าขีดจำกัดล่าง เส้นผ่านศูนย์กลางของเกจ NO-GO ได้รับการออกแบบให้เป็น 10.2 มม. (เส้นผ่านศูนย์กลางรูสูงสุด) หากไม่สามารถสอดเกจ NO-GO ได้ แสดงว่ารูนั้นไม่เกินขีดจำกัดบน

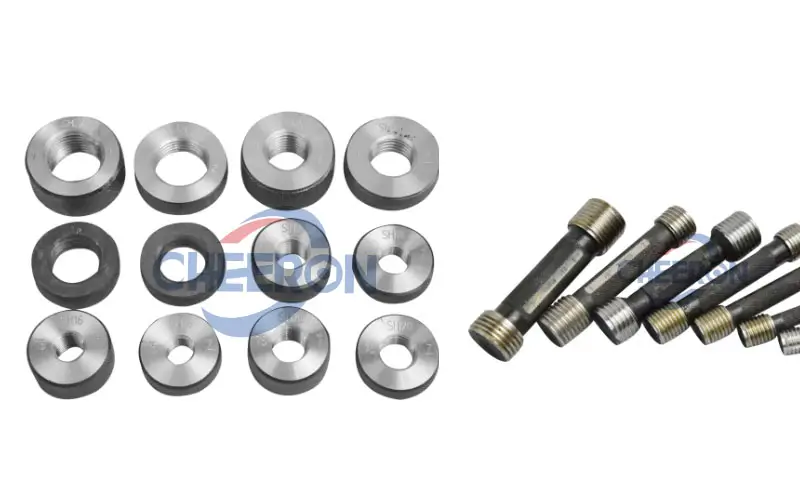

ประเภทของเกจ GO และ NO-GO:

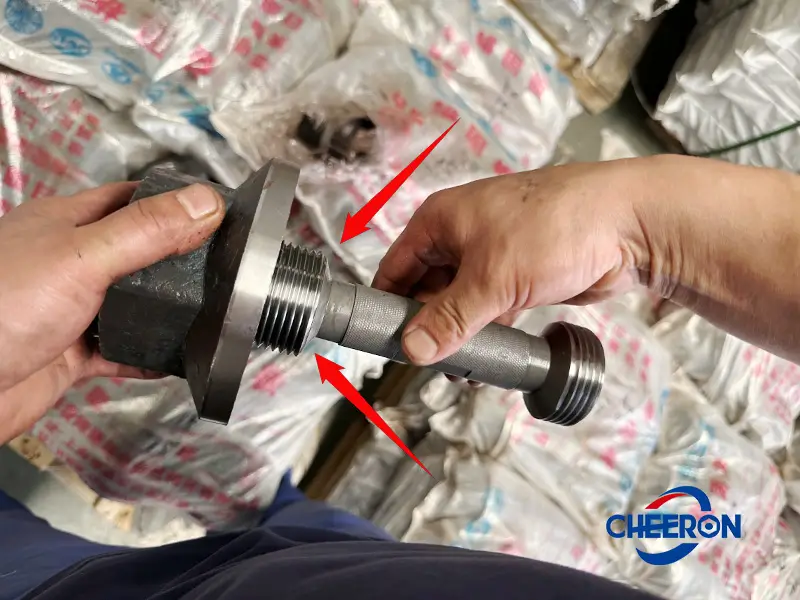

1. เกจปลั๊กเกลียว: เครื่องมือสำหรับตรวจสอบเกลียวภายใน

มาตรฐานสำหรับเกลียวภายในของข้อต่อเหล็กเส้นที่มีคุณภาพ:

เกจปลั๊กเกลียว GO ควรหมุนเข้าสู่เกลียวภายในของข้อต่อที่ใช้งานได้อย่างราบรื่น

ความยาวที่อนุญาตให้สอดเกจปลั๊กเกลียว NO-GO เข้าไปได้ต้องไม่เกิน 3 ระยะพิตช์เกลียว

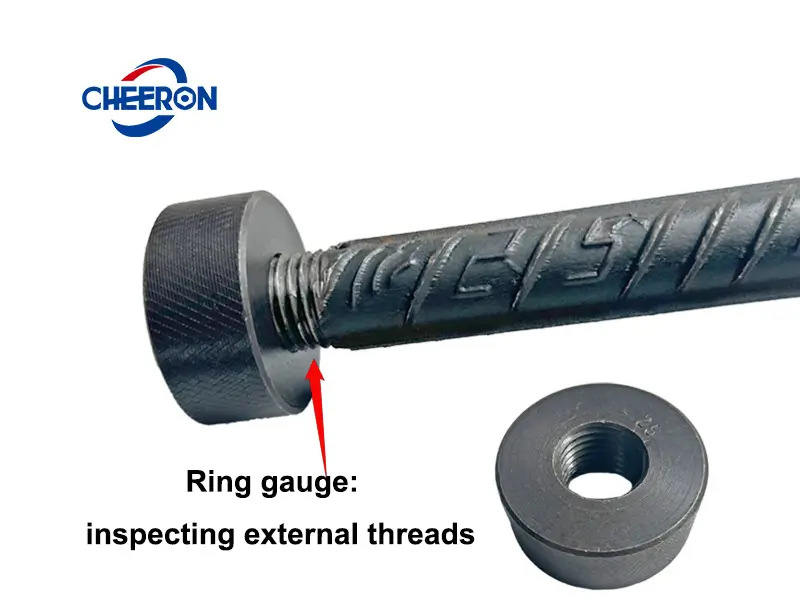

2. เกจวงแหวน: เครื่องมือสำหรับตรวจสอบเกลียวภายนอก

มาตรฐานสำหรับเกลียวภายนอกของเหล็กเส้นหรือรอยต่อเหล็กเส้นที่มีคุณภาพ:

เกจ GO สามารถหมุนได้อย่างอิสระที่ตำแหน่งใดๆ บนเกลียว ในขณะที่เกจ NO-GO สามารถขันเข้าได้เพียง 1-2 วินาทีก่อนจะหยุด

โดยสรุป หากเกจ GO "ผ่าน" และเกจ NO-GO "ไม่ผ่าน" แสดงว่าเส้นผ่านศูนย์กลางรูมีคุณภาพ มิฉะนั้นจะถือว่าไม่มีคุณภาพ

การทดสอบแรงดึงของข้อต่อเหล็กเส้น

การทดสอบแรงดึงของข้อต่อเหล็กเส้นคืออะไร?

การทดสอบแรงดึงเป็นการประเมินที่สำคัญที่สุดอย่างหนึ่งของปลอกเหล็กเส้น โดยจะทดสอบว่าการเชื่อมต่อของข้อต่อสามารถรับแรงได้เท่ากับหรือมากกว่าแรงของเหล็กเส้นเองหรือไม่ ข้อต่อที่มีคุณภาพควรรับประกันว่าการแตกหักจะเกิดขึ้นที่เหล็กเส้น ไม่ใช่ที่จุดเชื่อมต่อ

การสาธิตการทดสอบแรงดึงของ Cheeron

นี่คือการทดสอบแรงดึงของข้อต่อเหล็กเส้นแบบ One Touch คุณจะเห็นว่าเหล็กเส้นขาดในขณะที่ปลอกยังคงไม่เสียหาย

หลายคนสงสัยในความแข็งแรงของข้อต่อเหล็กเส้น การทดสอบแรงดึงสามารถเปิดเผยเรื่องนี้ได้ เนื่องจากข้อต่อเหล่านี้เชื่อมต่อเหล็กเส้นสองเส้นเข้าด้วยกันผ่านการประสานกันของเกลียว จึงมีความแข็งแรงสูงกว่า

ผลการทดสอบแรงดึงของข้อต่อเหล็กเส้น Cheeron

ตัวชี้วัดการทดสอบหลัก:

• แรงที่จุดคราก

• แรงสูงสุด

• ความแข็งแรงที่จุดคราก


• ความต้านทานแรงดึง

การทดสอบความแข็งของข้อต่อเหล็กเส้น

ในสายการผลิตของ Cheeron การทดสอบความแข็งแบบร็อกเวลล์เป็นส่วนหนึ่งของกระบวนการควบคุมคุณภาพ เพื่อให้แน่ใจว่าความแข็งของข้อต่อเหล็กเส้นและท่อเหล็กเป็นไปตามข้อกำหนด

เหตุใดข้อต่อจึงต้องมีการทดสอบความแข็ง?

ความแข็งเป็นตัวบ่งชี้ที่สำคัญของคุณสมบัติเชิงกลของข้อต่อเหล็กเส้น การทดสอบความแข็งช่วยให้มั่นใจว่าข้อต่อมีความแข็งแรงเพียงพอในขณะที่ป้องกันการเปราะ ความแข็งที่เหมาะสมช่วยรับประกันความทนทานของข้อต่อระหว่างการติดตั้งและอายุการใช้งาน

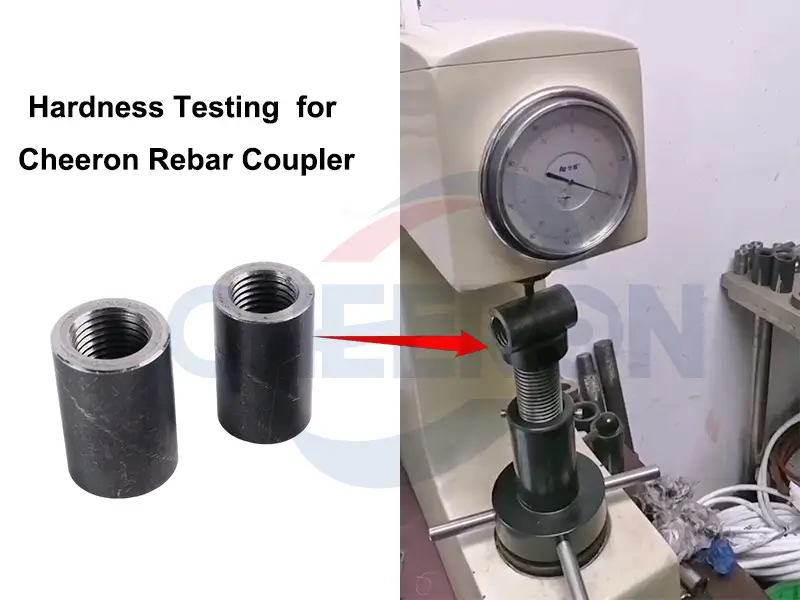

การใช้เครื่องทดสอบความแข็งแบบร็อกเวลล์ทดสอบความแข็งของข้อต่อ

การทดสอบความแข็งแบบร็อกเวลล์เป็นวิธีที่ใช้กันทั่วไปในการวัดความแข็งของวัสดุ โดยจะกำหนดค่าความแข็งโดยการวัดความลึกที่หัวกดเจาะลงไปบนพื้นผิวของตัวอย่างภายใต้แรงกดที่กำหนด เครื่องทดสอบความแข็งแบบร็อกเวลล์เป็นเครื่องมือที่ออกแบบตามหลักการทดสอบความแข็งแบบร็อกเวลล์สำหรับวัดความแข็งของวัสดุ

เนื้อหาการทดสอบความแข็งของ Cheeron

A. การทดสอบความแข็งของท่อเหล็กไร้ตะเข็บ

ท่อเหล็กไร้ตะเข็บ ซึ่งเป็นวัตถุดิบสำหรับข้อต่อเหล็กเส้น จำเป็นต้องมีการประเมินคุณสมบัติของวัสดุก่อน

B. การทดสอบความแข็งของข้อต่อเชิงกลสำเร็จรูป

เพื่อให้มั่นใจในคุณภาพและประสิทธิภาพของข้อต่อเชิงกล

การทดสอบโดยห้องปฏิบัติการบุคคลที่สาม

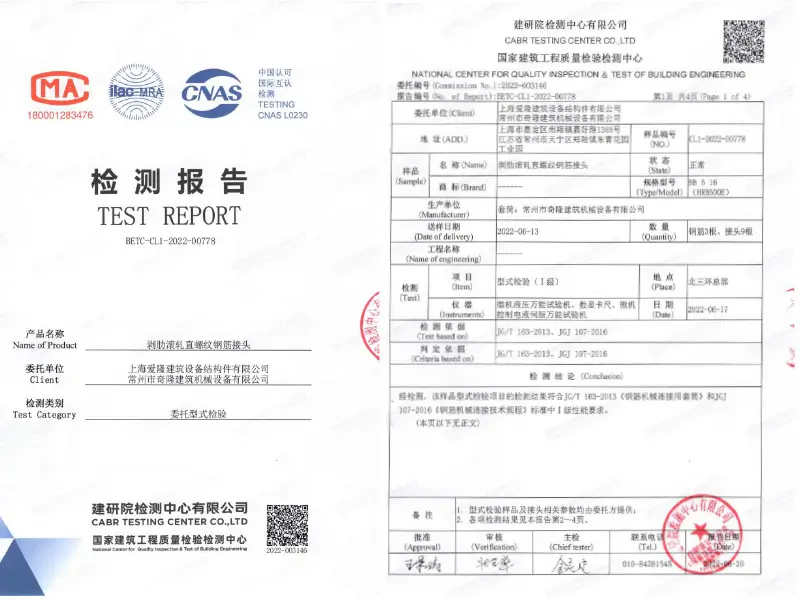

นอกเหนือจากการทดสอบเหล่านี้ Cheeron ยังว่าจ้างสถาบันทดสอบบุคคลที่สาม (ที่ได้รับการรับรองในระดับสากล) เพื่อทดสอบข้อต่อเหล็กเส้นและออกใบรายงานผลการทดสอบ

การทดสอบในห้องปฏิบัติการผู้เชี่ยวช
